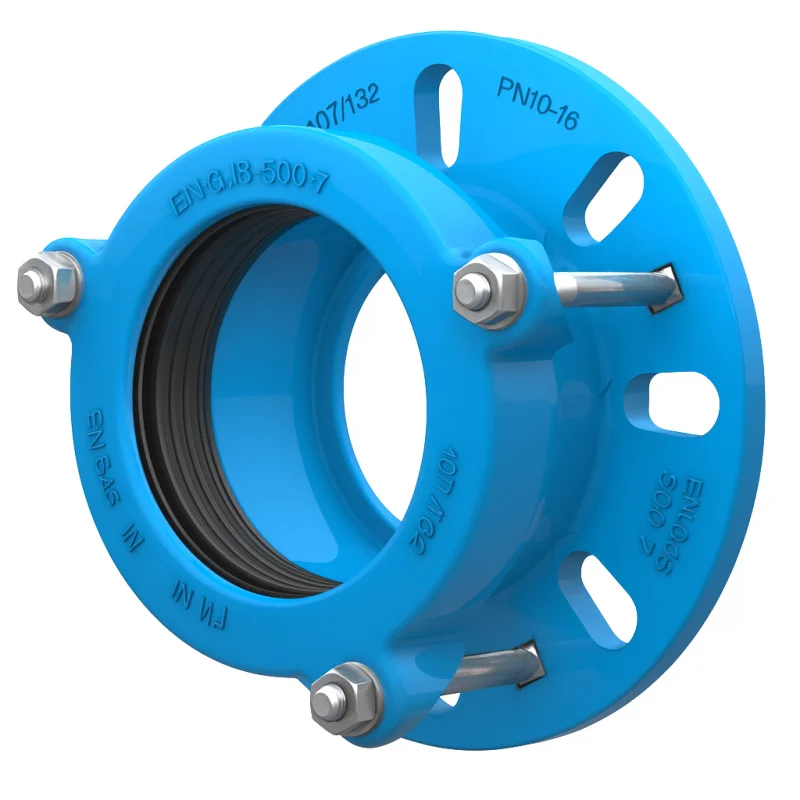

Adaptateur BGT METEOR DN80/100 PN10/16 – BAYARD

Description

L’Adaptateur BGT METEOR DN80/100 PN10/16 BAYARD est un adaptateur à Bride Grande Tolérance idéal pour raccorder des tuyauteries de matériaux et diamètres différents – notamment en fonte, acier, PVC ou fibre-ciment – sur des réseaux d’eau potable, d’irrigation ou d’incendie.

Caractéristiques techniques principales

• Marque / Série : Bayard BGT METEOR – Série C1 39​
• Diamètre nominal (DN) : 80/100 mm
• Plage de diamètre extérieur (DE) : 85 à 107 mm​
• Pression nominale (PN) : 10/16 bar
• Déviation angulaire : ±6° par côté
• Perçage : ISO PN10/16 conforme à la norme NF EN 1092-2
• Joint d’étanchéité : Compression du joint par contre-bride
• Étanchéité : Conforme à la norme NF EN 14525
• Matériau du corps : Fonte ductile GJS-450-10
• Revêtement : Époxy poudre, 250 µm, conforme à l’attestation ACS (aptitude à l’eau potable)
• Boulonnerie : Inox A2
• Couple de serrage recommandé : 40 Nm
• Plage de température : +0 °C à +60 °C

Points clés

• Large plage d’utilisation : permet de compenser les tolérances dimensionnelles (jusqu’à 25 mm)​
• Absorption des dilatations et rattrapage d’alignement
• Installation simple : montage rapide sans usinage du tuyau
• Protection anticorrosion renforcée grâce à la peinture époxy et à la boulonnerie inox
• Adaptabilité multi-matériaux (PE non recommandé sans ancrage complémentaire)

Normes de conformité

• NF EN 14525 : adaptateurs de brides en fonte ductile
• NF EN 545 / ISO 2531 / ISO 7005-2 : tuyaux et brides fonte
• NF A 48-830 : raccords en fonte GS pour canalisations d’eau potable
• EN 681-1 : joints en élastomère pour eau
• ACS (attestation de conformité sanitaire) pour contact eau potable​

Applications

• Raccordement sur tuyauterie PVC, fonte, acier ou fibre-ciment
• Réseaux d’adduction d’eau potable
• Réseaux d’irrigation et de traitement d’eau
• Circuits de refroidissement industriel
• Réseaux de protection incendie (hydrants, poteaux, etc.)

L’Adaptateur BGT METEOR DN80/100 PN10/16 est une solution fiable et polyvalente pour les réseaux hydrauliques nécessitant une étanchéité et tolérance mécanique accrue.
