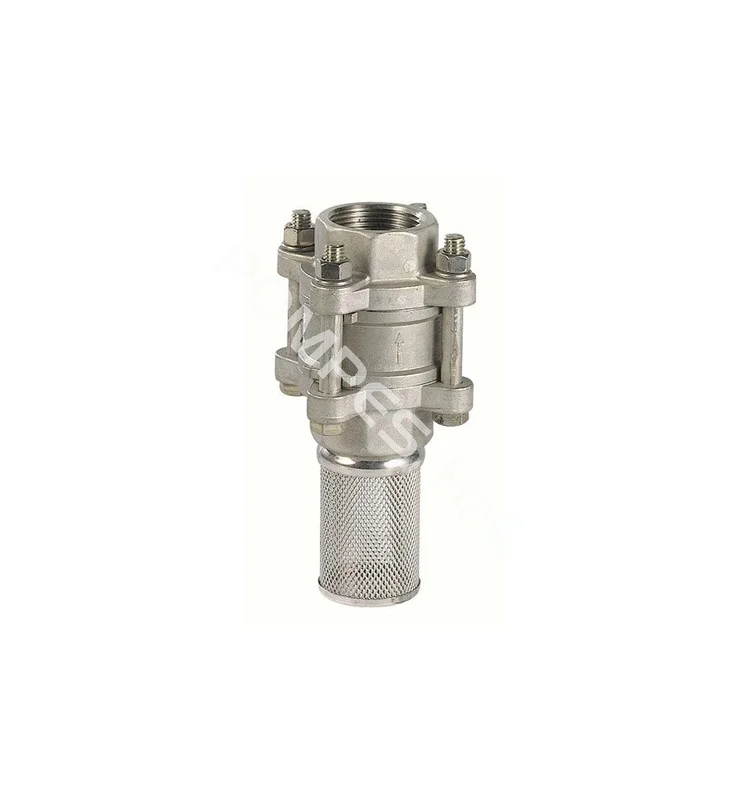

Name: Clapet anti-retour de pieds 3 pièces montage bride inox 316
SKU: 5697655546997
Availability: InStock

Clapet anti-retour de pieds 3 pièces montage bride inox 316

Description

Caractéristiques :
– Femelle taraudé BSP cylindrique avec crépine inox 316
– Clapet 3 pièces à disque inox 316.
– Corps, disque et ressort en inox 316.
– Crépine tout inox 316.
– Montage toutes positions ( respecter le sens de passage indiqué sur le corps par une flèche ).
– Etanchéité métal / métal. – Tout inox.

Utilisation :
– Industries chimiques, pharmaceutiques, pétro-chimiques, installations hydrauliques, air comprimé.
– Température mini admissible Ts : – 20°C.
– Température maxi admissible Ts :+ 200°C.
– Pression maxi admissible PN : 63 bars.

Ø nominal	3/8″	1/2″	3/4″	1″	1″ 1/4	1″ 1/2	2″	2″ 1/2	3″	4″
Référence	120187	120188	120189	120190	120191	120192	120193	120194	120195	120196
Ø P	10	14	19	25	31	39	49	64	78	97
L	60	63	71	81.5	91	97.5	117	131.5	143.5	174.5
L1	16	18	20	20	23	23	27	33	35	45
L2	21	22	23.5	26	29	30	35	42	44	52
B	18	19	24	29.5	33	37.5	47	47.5	55.5	70.5
Ø D1	21	23	29	37	44	49	61	80	86	116
H	51	55	62	69	80	89	101	114	126	144
Ø D	12	14	16	18
T	36.5	42.7	51.7	58.7	72.7	83.7	98.7	129	153.5	186.5
W	22	26	32	39	49	56	69	83	100	122.5
Maille (mm)	1.2	1.5	2
Poids (Kg)	0.211	0.415	0.525	0.737	1.355	1.767	2.584	4.435	6.369	11.243
