Description
Le produit :

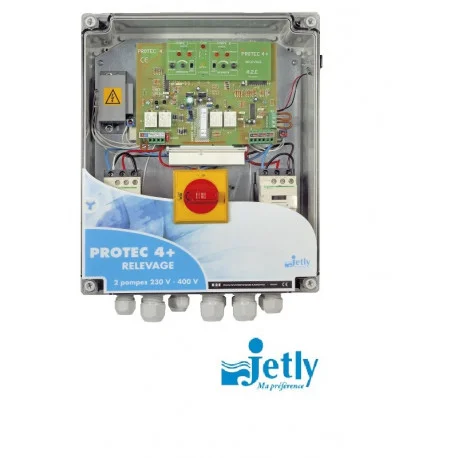

-Le coffret PROTEC 4+/10 REL – SECT est un coffret électronique de commande et de protection pour deux pompes de relevage. Il gère les niveaux dans la cuve avec 3 flotteurs et un flotteur d’alarme.
-Coffret étanche IP55 pour abriter la carte électronique avec un couvercle transparent et des entrées étanches
-Fonctionne en 230 V monophasé jusqu’à 1.1 kW, en 400 V triphasé jusqu’à 4 kW et 230V triphasé jusqu’à 2,2 kW.
-Le calculateur électronique protège la pompe en cas de manque d’eau, de surintensité, de blocage ou de manque de phase.
-Inversion automatique des pompes à chaque démarrage.
-Report automatique sur la deuxième pompe en cas d’indisponibilité de la première.
-Visualisation par diodes de la présence tension, d’une disjonction et de l’ipsotherm (sonde d’échauffement interne du moteur).
-Buzzer commutable incorporé activé par le flotteur d’alarme avec report alarme et défaut.
-Borne de branchement pour trois flotteurs (niveau bas, niveau haut et niveau très haut).
-Borne pour branchement du flotteur alarme.
-Contact sec pour connecter le report d’alarme si niveau trop haut ou défaut d’alimentation électrique.
-Possibilité de raccordement du contact sec de l’ipsotherm.
Domaine d’utilisation :
– Ce produit s’applique à la gestion de niveau par flotteurs dans une cuve de relevage.
– Le coffret fonctionne avec deux pompes.
Ses points forts :
-Une protection du moteur contre les surintensités et les blocages.
-Potentiomètre pour réglage de la puissance du moteur à protéger.
-Changement de tension rapide par simple déplacement du fusible sur la carte.
-Visualisation simple des états dans le coffret transparent :
– Voyants : marche – disjonction – arrêt pompe pour chaque pompe
– Voyant présence secteur
– Voyant défaut
– Visualisation simultanée des 4 niveaux
-Contact sec de report de défaut.
Autres produits de la gamme :
-Coffret COGITUM II R/10 RELEVAGE (électronique) avec un sectionneur en façade et 6 presse-étoupes.
-Coffret BSR2 (électronique) pour la commande et la protection de deux pompes de relevage.
-Coffret CSR2 (électromécanique) pour la commande et la protection de deux pompes de relevage.
-Coffret SRI BI-TENSION (électronique) pour la commande et la protection de deux pompes de relevage.
Autres accessoires :
Le coffret PROTEC 4+/10 REL SECTse raccorde sur une alimentation équipée d’un dispositif de protection et de sectionnement bipolaire ou tripolaire, suivant les cas, en conformité avec la norme EN60204
