Description
Utilisation :
– Pour le sectionnement automatique sur un réseau d’eau potable.
– Homologation A.C.S (eau potable).
Montage :
– Toutes positions sauf horizontale bobine tête en bas.
– Respecter le sens de passage indiqué par la flèche gravée sur le corps.
– Raccordement taraudée.
– L’installation d’un filtre en amont est recommandé.
Caractéristiques :
– Corps laiton CW 617 N.
– Noyau et pièces interne en inox.

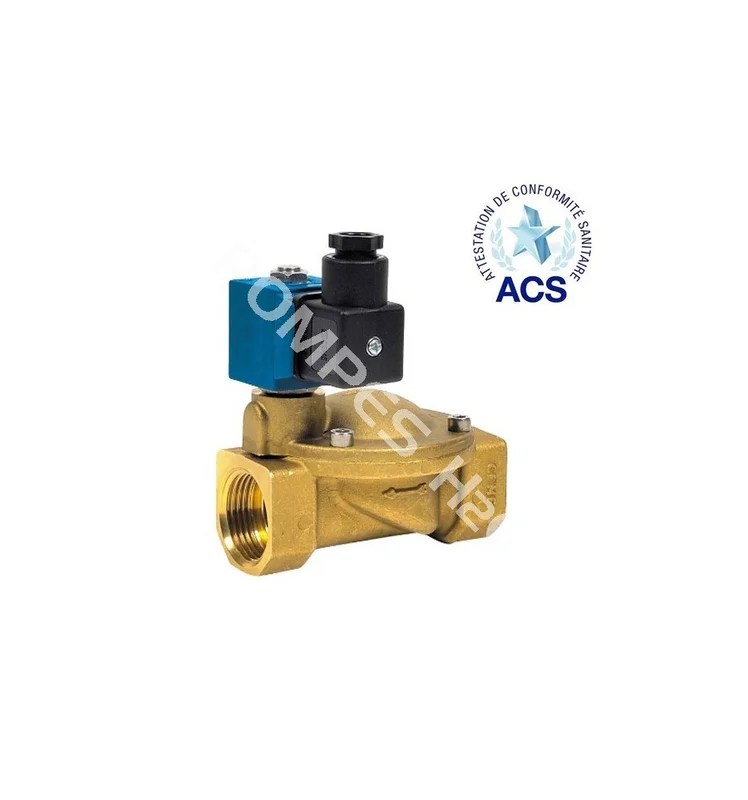

– Electrovanne 2/2 à commande assisté à membrane non attelée.
– Livrée avec connecteur.
| Modèle | 1/2″ | 3/4″ | 1″ |
|---|---|---|---|
| Référence | 007074 | 007075 | 007076 |
| Alimentation (V AC) | 230 / 50 Hz | ||
| Fonctionnement | Normalement fermée | ||
| Consommation maintien (VA) | 11 | ||
| Consommation appel (VA) | 24 | ||
| Raccordement | 1/2″ | 3/4″ | 1″ |
| Passage (mm) | 12 | 20 | 25 |
| Kv (m3/h) | 2.1 | 5.7 | 9.6 |
| Diff pression mini (bar) | 0.3 | ||
| Diff pression maxi (bar) | 10 | ||
| Temps de manoeuvre (ms) | 20-60 | ||
| Pression service (bar) | 0 – 10 | ||
| Température service (° C) | + 90 | ||
| Membrane | EPDM | ||
| Protection | IP 65 | ||
| A (mm) | 61 | 87 | 100 |
| B (mm) | 89 | 101 | 106 |
| 84C (mm) | 48 | 69 | 80 |
| D (mm) | 77 | 84 | 86 |
| Poids (kg) | 0.6 | 1.0 | 1.2 |
