Description

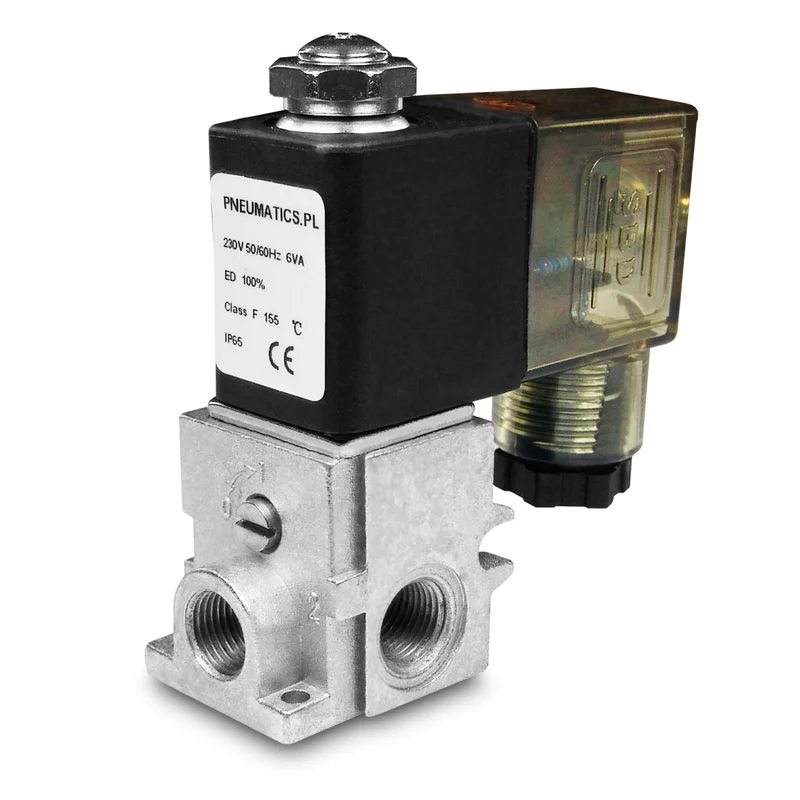

Electrovanne R23 1/8 « 2 ou 3 voies combinées en groupes (bornes de distributeurs)
L’ensemble se compose de: soupape + bobine + fiche DIN standard avec diode qui signale le travail en cours.
Il existe des versions disponibles de la bobine:
AC: 230 V 24 V
DC: 24 V 12 V
Si vous achetez plusieurs pièces, les vannes sont connectées les unes aux autres dans un groupe (îlot de vanne).
Valve avec possibilité d’ouverture manuelle en cas de non tension ou de défaillance de la bobine.
L’électrovanne est dans la version universelle – action directe 2/2 ou 3/2 – nous sélectionnons nous- mêmes le mode de fonctionnement en vissant ou retirant les vis.
LE PRODUIT EST NOUVEAU – FACTURE DE TVA, GARANTIE période: 24 mois
Application de base:
contrôle du débit d’air ou de gaz – type 2/2
commande des actionneurs – type 3/2 (dégonflage d’air après fermeture)
optionnellement fonctionne comme NO – normalement ouvert pour drainer l’air
Données techniques :
Electrovanne R23 1/8 « 2-3 voies ,
| Type | 3/2 ou 2/2 |
| Orifice | 1,2mm |
| Connexion |
entrée: filetage intérieur 1/8 » sortie: filetage intérieur 1/8 » connecteur pour la connexion au groupe : filetage intérieur 1/8 » connecteur de sortie d’air : M5 – bouchon dans le jeu |
| Moyen | Air filtré |
| Pression de travail | 0-8 Bar |
| Max. pression | 16bar |
| Temeprature de travail | -20 – +80 C |
| Membrane | NBR |
| Classe d’isolation | IP65 |
L’ensemble contient:
Un système complet avec tous les éléments pour la connexion à un groupe ou un travail indépendant:
– soupape
– bobine avec connecteur DIN avec LED (pour l’alimentation)
– vis et oring pour rejoindre le groupe
– vis pour changer le mode de fonctionnement de 3/2 à 2/2
Principe de fonctionnement 2/3:
Après avoir connecté l’alimentation, il transfère l’air à l’actionneur / récepteur. Après déconnexion, il évacue l’air de l’actionneur / récepteur.
Opération 2/2 – opération directe entre l’entrée et la sortie. (sans échappement)
La vanne peut également être utilisée pour évacuer l’air du système sans tension – AUCUN fonctionnement
L’électrovanne a une option d’ouverture manuelle (exemple en cas de panne de courant)
Nous proposons des électrovannes et des vannes commandées pour diverses applications.
Remises attrayantes pour les clients en gros.
