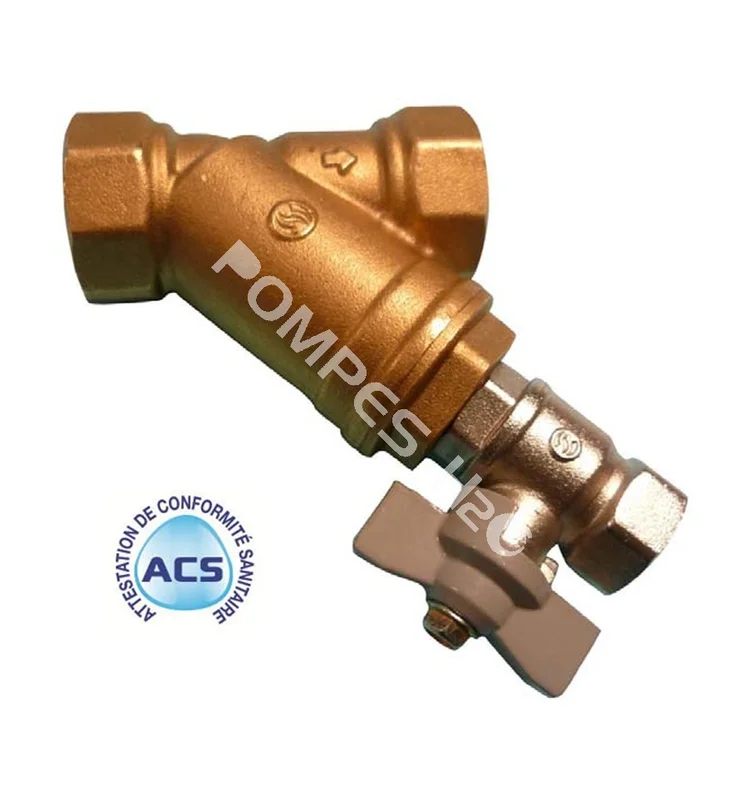

Description
Caractéristiques :
– Raccordement : Femelle – Femelle BSP.
– Avec robinet de rinçage.
– Corps filtre laiton brossé.
– Joint torique en EPDM.
– Cartouche inox démontable, filtration 850 microns.
– Température de service : – 10 °C à + 110 °C.
– Montage horizontal ou vertical descendant, (respecter le sens de passage indiqué sur le corps par une flèche).
| Ø nominal | 1/2″ | 3/4″ | 1″ | 1″ 1/4 | 1″ 1/2 | 2″ |
|---|---|---|---|---|---|---|
| Référence | 110401 | 110402 | 110403 | 110404 | 110405 | 110406 |
| Ø P passage (mm) | 15.6 | 20 | 26 | 32 | 42 | 52 |
| PS (bar) | 16 | |||||
| L (mm) | 58 | 68 | 75 | 90 | 108 | 130 |
| L1 (mm) | 11 | 12 | 14 | 16.5 | 18 | 20 |
| L2 (mm) | 9 | |||||
| DN1 | 1/4″ | 3/8″ | ||||
| W (sur plat) | 25 | 31 | 38 | 47 | 54 | 67 |
| Ø D (mm) | 18.5 | 23.5 | 27.5 | 33.5 | 42.5 | 52.5 |
| H1 (mm) | 25 | 40 | 40.5 | 46 | 54 | 63 |
| Filtre (mm) | 8.5/10° (850 microns) | |||||
| Manette robinet | Papillon | |||||
| Orifices Y | F/F/F | |||||
| Poids (Kg) | 0.24 | 0.32 | 0.44 | 0.54 | 0.90 | 1.40 |
