Description

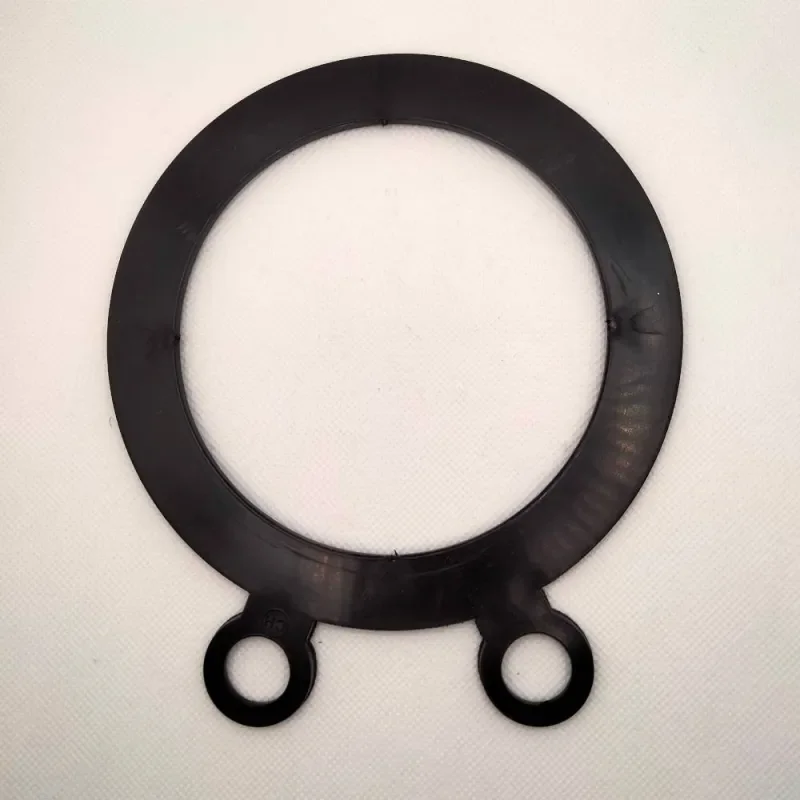

Joint plat Diamètre 110 mm PVC Pression avec oreille de centrage pour collet porte bride.
Informations techniques
Utilisation
Adduction d’eau potable, traitement d’eau, industrie et piscine.
Matériaux
matière PVC (EVA)
Pression nominale
les joints ont une pression nominale de 10 Bars pour de l’eau à 0C à 45° du diamètre 25mm au 160mm…
Température de service
La température de service est de 0°C à +45°C.
Certifications et normes de référence
Les joints plats CH ont été certifiés pour l’adduction d’eau potable dans de nombreux pays:
- ACS (France)
- DVGW (Allemagne)
- KIWA (Pays-bas)
- WRAS (Royaume-uni)
Raccordement
les joints plats s’utilise pour faire des raccordements entre brides ou sur des vannes papillons…
le + produits
oreilles de centrage pour un meilleur ajustement…
Correspondance des tailles
On mesure les articles de plomberie par leur diamètre.
A ne pas confondre, il y a une différence entre DIAMÈTRE D et DIAMÈTRE NOMINAL DN :
- D est le diamètre extérieur du tube
- DN est le diamètre intérieur du tube
Veuillez vous référer au guide des tailles avec leurs correspondances pour les pas métrique et l’équivalence en pouces, ainsi que pour le DN et le diamètre à coller.
|
⌀ MM |
⌀ POUCES |
⌀ MÉTRIQUE |
DN |
|
12 |
1/4″ |
8 x 13 |
10 |
|
16 |
3/8″ |
12 x 17 |
12 |
|
20 |
1/2″ |
15 x 21 |
15 |
|
25 |
3/4″ |
20 x 27 |
20 |
|
32 |
1″ |
26 x 34 |
25 |
|
40 |
1″1/4 |
33 x 42 |
32 |
|
50 |
1″1/2 |
40 x 49 |
40 |
|
63 |
2″ |
50 x 60 |
50 |
|
75 |
2″1/2 |
66 x 76 |
65 |
|
90 |
3″ |
80 x 90 |
80 |
|
110 |
4″ |
102 x 114 |
100 |
|
125/140 |
5″ |
125 |
|
|
160 |
6″ |
150 |
|
|
200/225 |
8″ |
200 |
|
|
250 |
10″ |
250 |
|
|
315 |
12″ |
300 |
