Description
Permet le raccordement d’un réservoir à vessie ou à diaphragme, pour des installations avec pompe de surface associés à un réservoir horizontal, sphérique, ou cylindrique en ligne.
Livré d’origine avec un bouchon sur la sortie horizontale du raccord 5 voies, permettant ainsi le montage pompe et réservoir sphérique, ou cylindrique en ligne. Pour les montages avec un réservoir horizontal, la sortie horizontale 1″ est connectée à un flexible.

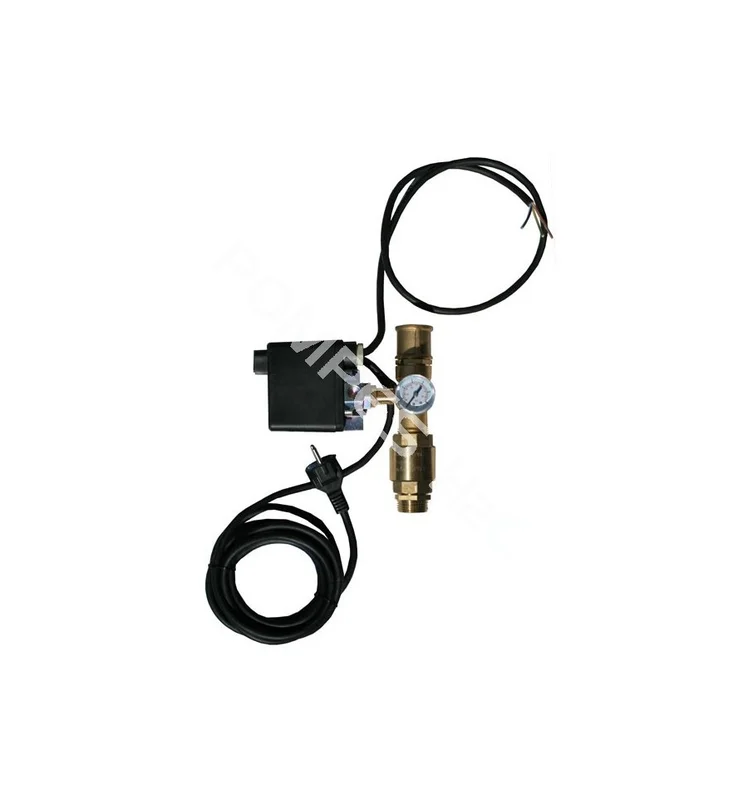

Composition du kit automatisme :
– 1 contacteur manométrique 0-6 bar ou 0-12 bar.
– 1 raccord 5 voies 1″.
– 1 bouchon mâle 1″.
– 1 clapet anti-retour.
– 1 manomètre axial 0-6 ou 0-12 bar.
– 2 mamelons égal M/M 1″.
– 1 manchon égal F/F 1″.
– 1 réduction M 1/2″ x M 1/4″.
– 1 manchon égal F/F 1/4″.
– 1 câble de liaison contacteur vers pompe, longueur 1 mètre pré-câblé sur le contacteur.
– 1 câble d’alimentation de 1.5 m pré-câblé en 3G1.5 mm² HO7RN-F + fiche normalisée mâle moulé.
| Modèle | AT06 | AT12 |
| Référence | 331202 | 331203 |
| Pression (bar) | 0 – 6 | 0 – 12 |
| Puissance pompe maxi. en mono (kW) |
2.20 | 3.00 |
| Préréglage pression (bar) | 2 – 3.5 | 4 – 6 |
| Limite de déclenchement (bar) | 6 | 12 |
| Ecart mini de pression (bar) | 0.6 | 1 |
| Poids (kg) | 1.5 | 1.5 |
