Description
Utilisée pour l’approvisionnement en eau à partir d’un puits, très utile pour augmenter la pression dans l’installation, pour l’arrosage et le jardinage, pour laver au jet d’eau…

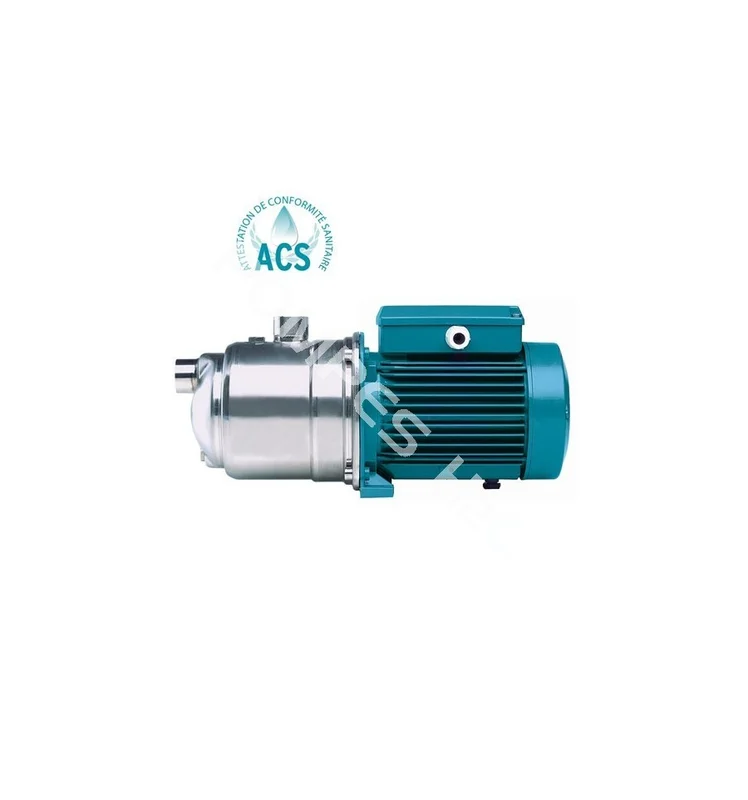

Limites d’utilisation de la pompe Calpeda NGX Monophasé :
– Température du liquide: de 0 °C à +35 °C.
– Température ambiante jusqu’à +40 °C.
– Pression maximale admise dans le corps de pompe: 8 bar.
– Service continu.
– Moteur à induction 2 pôles, 50 Hz (n = 2800 1/min).
– NGXM : monophasé 230 V ± 10%, avec protection thermique et condensateur à l’intérieur de la boîte à bornes.
– Isolation classe F.
| Modèle | Référence | Puissance (kw) |
HP | Tension (V) |
Intensité (A) |
Ø Asp (F) |
Ø Ref (F) |
Poids (Kg) |
|---|---|---|---|---|---|---|---|---|
| NGXM 4/16 | 605107 | 1.10 | 1.5 | 230 – mono | 7.4 | 1″ 1/4 | 1″ | 16.7 |
| NGXM 4/18 | 605109 | 1.5 | 7.4 | 16.7 | ||||
| NGXM 4/22 | 605111 | 1.5 | 7.4 | 16.7 | ||||
| NGXM 6/18 | 605113 | 1.50 | 2.0 | 9.2 | 18.2 | |||
| NGXM 6/22 | 605115 | 2.0 | 9.2 | 18.2 |
| Débit | m3/h | 0 | 1 | 2.4 | 3 | 4.5 | 6 | 7 | 8.4 |
|---|---|---|---|---|---|---|---|---|---|
| l/min | 0 | 16.66 | 40 | 50 | 75 | 100 | 116.6 | 140 | |
| NGXM 4/16 | Hauteur m C.E. |
57.5 | 47.3 | 40 | 36.8 | 28.5 | – | – | – |
| NGXM 4/18 | 48 | 42.5 | 37.7 | 35 | 29 | 24 | – | – | |
| NGXM 4/22 | 35.5 | 33 | 30.5 | 29.5 | 26 | 22.5 | 21 | 18.5 | |
| NGXM 6/18 | 58 | 51.5 | 44 | 41.5 | 34.5 | 28.5 | – | – | |
| NGXM 6/22 | 46.5 | 43.5 | 39.3 | 37.5 | 33.5 | 30 | 27.5 | 24.5 | |
| 1 m3/h (1000 litres par heure) = 16.66 l/min (16.66 litres par minute) |
