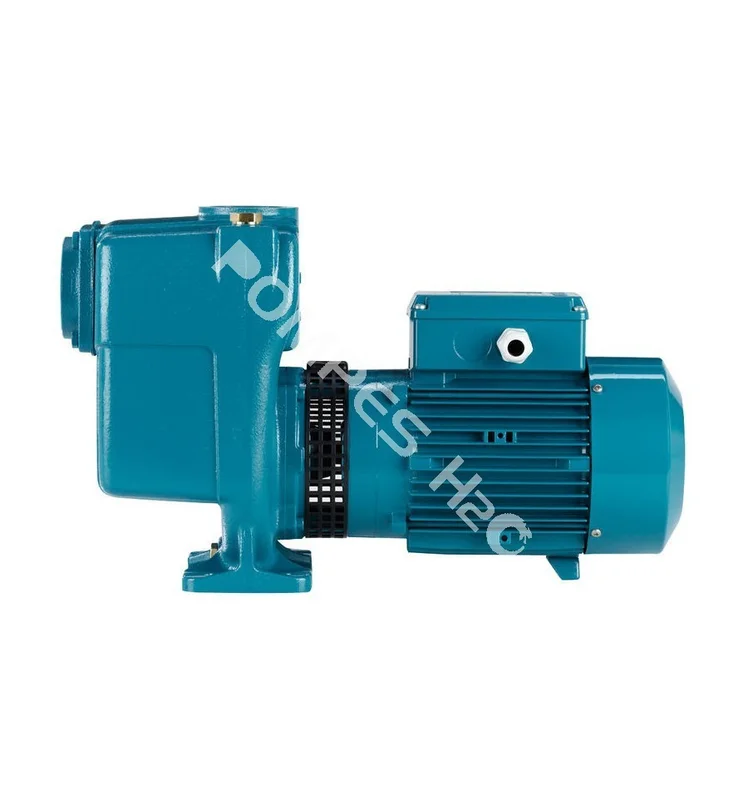

Description
Le dispositif anti-courant de retour, incorporé dans l’orifice d’aspiration, sert à empêcher l’effet siphon à l’arrêt et assure le réamorçage automatique à chaque démarrage. Le réamorçage arrive aussi avec le corps de pompe rempli de liquide seulement partiellement et tuyau d’aspiration complètement vide.
Caractéristiques :
– Corps de pompe et lanterne en fonte.
– Turbine en bronze.
– Arbre et boulonnerie en inox AISI 316.
– Garniture mécanique en carbone dur céramique.
– A = Moteur tri 230/400 V.
– AM = Moteur mono 230 V.
– Fréquence 50Hz (fréquence 60 Hz sur demande).
– Moteur asynchrone 2900 tr/min (service continu).
– Isolation classe F.
– Indice de protection IP 54.
| Modèle | AM 50-125 CE-EDM |
A 50-125 CE-EDM |
AM 50-125 BE-EDM |
A 50-125 BE-EDM |
AM 50-125 AE-EDM |
A 50-125 AE-EDM |
|---|---|---|---|---|---|---|
| Référence | 601151 | 601152 | 601153 | 601154 | 601155 | 601156 |
| Tension (V) | 230 | 400 | 230 | 400 | 230 | 400 |
| Puissance (Kw) | 0.75 | 1.10 | 1.50 | |||
| Intensité (A) | 5.8 | 2.3 | 2.9 | 7.4 | 4.3 | 9.2 |
| Autoamorçage | jusqu’à 7m (voir tableau en dessous) | |||||
| Utilisation | eau de mer – eau sale avec particules jusqu’à 10mm | |||||
| DN aspiration | 2″ F | |||||
| DN refoulement | 2″ F | |||||
| Température du liquide |
jusqu’à + 90°C | |||||
| Température ambiante |
jusqu’à + 40°C. | |||||
| Poids (Kg) | 27.8 | 26.9 | 29.1 | 28.0 | 31.0 | 29.9 |
Performances :
| Débit | m3/h | 6 | 9 | 12 | 15 | 18 | 21 | 24 | 27 | 30 | 33 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| l/min | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | |
| CE | H (m) |
12.8 | 12.2 | 11.3 | 10 | 8.5 | 7 | 5.3 | 3.3 | – | – |
| BE | 15.5 | 14.9 | 14.2 | 12.9 | 11.6 | 10 | 8.3 | 6.2 | 4 | – | |
| AE | 19.5 | 19 | 18 | 17 | 15.5 | 14 | 12.5 | 10.5 | 8 | 5 |
Capacité d’autoamorçage :
Dimensions :
