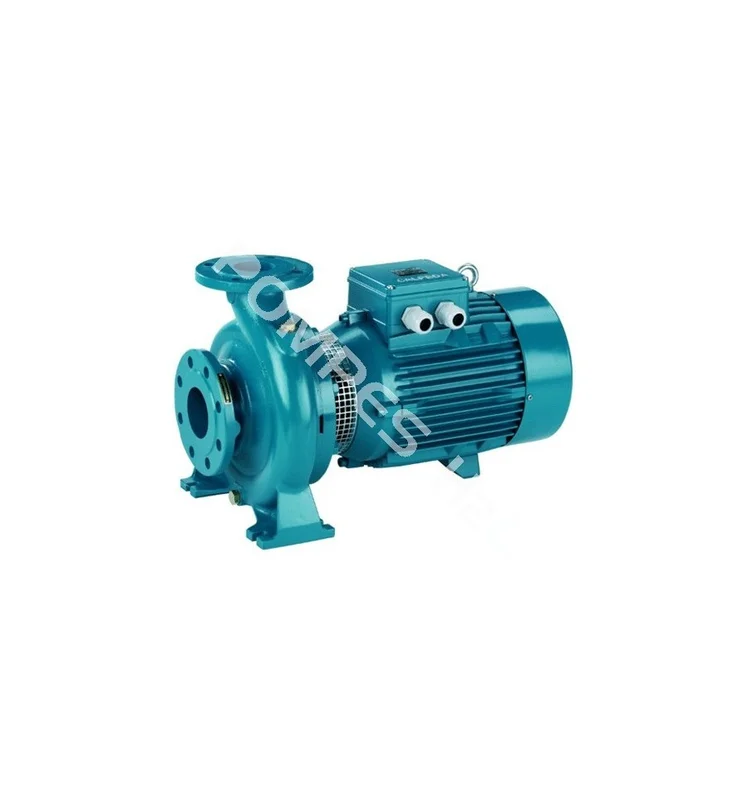

Description
Utilisations :
– Pour liquides propres sans particules abrasives, non agressifs pour les matériaux de la pompe (avec parties solides jusqu’à 0,2% max.).
– Pour l’approvisionnement en eau.
– Pour les installations de chauffage, conditionnement, refroidissement.
– Pour des applications industrielles.
– Pour service incendie.
– Pour l’irrigation.
Limites d’utilisation :
– Température du liquide de -10 °C à +90 °C.
– Température ambiante jusqu’à 40° C.
– Hauteur d’aspiration manométrique jusqu’à 7 m.
– Pression finale maximum admise dans le corps de la pompe: 10 bar.
– Service continu.
Caractéristiques :
– Corps de pompe, lanterne, couvercle : Fonte GJL-200 EN 1561.
– Roue : Laiton P Cu Zn 40 Pb 2 UNI 5705.
– Arbre : Acier AISI 303.
– Garniture mécanique : Carbone dur – céramique – NBR.
– Contre-brides : Acier Fe 430B UNI 7070.
– Brides taraudées EN 1092-1, PN 16.
| Modèle | Référence | Puissance (Kw) |
Tension mono (V) |
Intensité (A) |
DN Asp |
DN ref |
Poids (Kg) |
| NMM 32/12F | 603500 | 0.55 | 230 | 3 | 50 | 32 | 24 |
| NMM 32/12D | 603501 | 0.75 | 4 | ||||
| NMM 32/12A | 603502 | 1.10 | 5 | 25 | |||
| NMM 32/12S | 603503 | 1.50 | 7.5 | 27 | |||
| NMM 32/16B | 603504 | 34 |
| Débit | m3/h | 6.6 | 7.5 | 8.4 | 9.6 | 10.8 | 12 | 13.2 | 15 | 16.8 | 18.9 | 21 | 24 |
| l/min | 110 | 125 | 140 | 160 | 180 | 200 | 220 | 250 | 280 | 315 | 350 | 400 | |
| NMM 32/12F | H (m) |
12.5 | 12.5 | 12 | 11.5 | 11 | 10 | 9 | 7.5 | – | – | – | – |
| NMM 32/12D | 18 | 18 | 17.5 | 17 | 16.5 | 16 | 15.5 | 14 | – | – | – | – | |
| NMM 32/12A | 23 | 23 | 22.5 | 22 | 21.5 | 21 | 20.5 | 19 | – | – | – | – | |
| NMM 32/12S | 23.5 | 23.5 | 23 | 22.5 | 22 | 21.5 | 21 | 20.5 | 19 | 18.5 | 16.5 | 13 | |
| NMM 32/16B | 26.5 | 26 | 25.5 | 24.5 | 23.3 | 22.4 | 21.2 | 19.7 | 17.5 | – | – | – |
| Aspiration max : 1 à 2 mètres |
