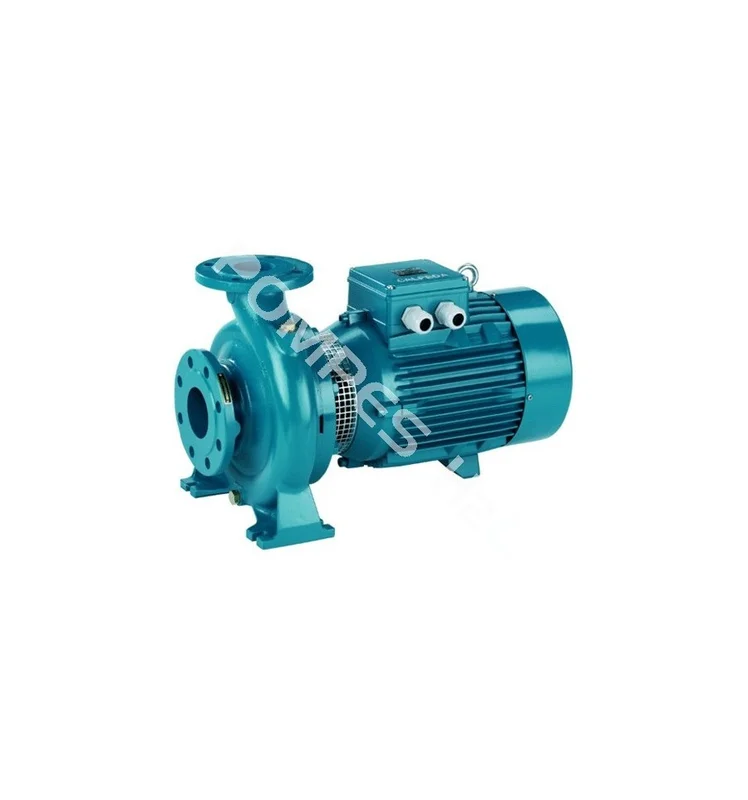

Name: Pompe centrifuge monobloc Calpeda NM 40 TRI
SKU: 497759884
Availability: InStock

Description

Utilisations :
– Pour liquides propres sans particules abrasives, non agressifs pour les matériaux de la pompe (avec parties solides jusqu’à 0,2% max.).
– Pour l’approvisionnement en eau.
– Pour les installations de chauffage, conditionnement, refroidissement.
– Pour des applications industrielles.
– Pour service incendie.
– Pour l’irrigation.

Limites d’utilisation :
– Température du liquide de -10 °C à +90 °C.
– Température ambiante jusqu’à 40° C.
– Hauteur d’aspiration manométrique jusqu’à 7 m.
– Pression finale maximum admise dans le corps de la pompe: 10 bar.
– Service continu.

Caractéristiques :
– Corps de pompe, lanterne, couvercle : Fonte GJL-200 EN 1561.
– Roue : Laiton P Cu Zn 40 Pb 2 UNI 5705.
– Arbre : Acier AISI 303.
– Garniture mécanique : Carbone dur – céramique – NBR.
– Contre-brides : Acier Fe 430B UNI 7070.
– Brides taraudées EN 1092-1, PN 16.

Moteur :
– Moteur à induction à 2 pôles, 50 Hz (n = 2900 1/min).
– Triphasé 230/400 V ± 10% jusquʼà 3 kW; 400/690 V ± 10% de 4 à 75 kW.
– Isolation classe F.
– Protection IP 54.

Modèle	Référence	Puissance (Kw)	Tension tri (V)	Intensité (A)	DN Asp	DN ref	Poids (Kg)
NM 40/12F	603516	1.10	400	2.9	65	40	27
NM 40/12C	603517	1.50	4.3	29
NM 40/12A	603518	2.20	5.3	31
NM 40/16C	603519	36
NM 40/16B	603520	3.00	6.6	45
NM 40/16A	603521	4.00	9.6	49
NM 40/20D	603522	55
NM 40/20C	603523
NM 40/20B	603524	5.50	12	65
NM 40/20AR	603525
NM 40/20A	603526	7.50	16	72
NM 40/25C	603527	9.20	18.5	110
NM 40/25B	603528	11.00	21.5	116
NM 40/25A	603529	15.00	27.5	133

Débit	m3/h	15	16.8	18.9	21	24	27	30	33	37.8	39	42	45	48
l/min	250	280	315	350	400	450	500	550	630	650	700	750	800
40/12F	H (m)	14	13.5	13	12	11	9.5	8	6	–	–	–	–	–
40/12C	17.5	17	16.5	16	15	13.5	12	10.5	7.5	6.5	–	–	–
40/12A	22	22	21.5	21	20	19	18	16.5	14	13	11.5	–	–
40/16C	23	22.5	22	21.5	20	18.5	16.5	14.5	11	10	–	–	–
40/16B	29	28.8	28	27.5	26.5	25	23.5	21.5	18	17	14	–	–
40/16A	37	36.5	36.5	36	35	333.5	32	30.5	27	26	23.5	20	17
40/20D	39	38	37	35.5	33.5	30.5	27	22.5	14	–	–	–	–
40/20C	41.5	40.5	39.5	38	36	33.5	–	–	–	–	–	–	–
40/20B	50	49.5	48.5	47.5	45.5	43.5	41.5	37.5	30.5	–	–	–	–
40/20AR	55	54.5	54	53	51	49	–	–	–	–	–	–	–
40/20A	57.5	57	56.5	55.5	54.5	52.3	50.5	48	42.5	40.5	35	–	–
40/25C	61	61	60.5	59.5	58.5	56.5	53.5	49.5	41.5	40	33.5	–	–
40/25B	69.5	69.5	69	68.5	67	65.5	63.5	60.5	53.5	51	45	–	–
40/25A	90	90	89.5	89	88.5	87	85	83	77.5	76	70.5	–	–
