Description
Utilisation :
– Pompage en forage 3 pouces (DN75).
– Pour liquide propre.
– Immersion maxi : 50 m.
– Température maxi de l’eau pompée : 30°C.
Caractéristiques :
– Construction en inox 304 : chemise externe, arbre, crépine et visserie.
– Clapet de retenue incorporé dans le corps de refoulement – orifice taraudée 1“.
– Tête et lanterne en laiton.
– Roues en Noryl.
– Diffuseur en polyacétal auto-lubrifiant.
– Palier supérieur en caoutchouc anti-sable.
– Moteur immergée 3“ à induction, 2900 tr/mn, monophasé 230v ou triphasé 400v.
– IP58, classe F.
– Norme accouplement NEMA.
– Livré avec 1.50 m de câble électrique (A.C.S.).
Composition de l’ensemble :

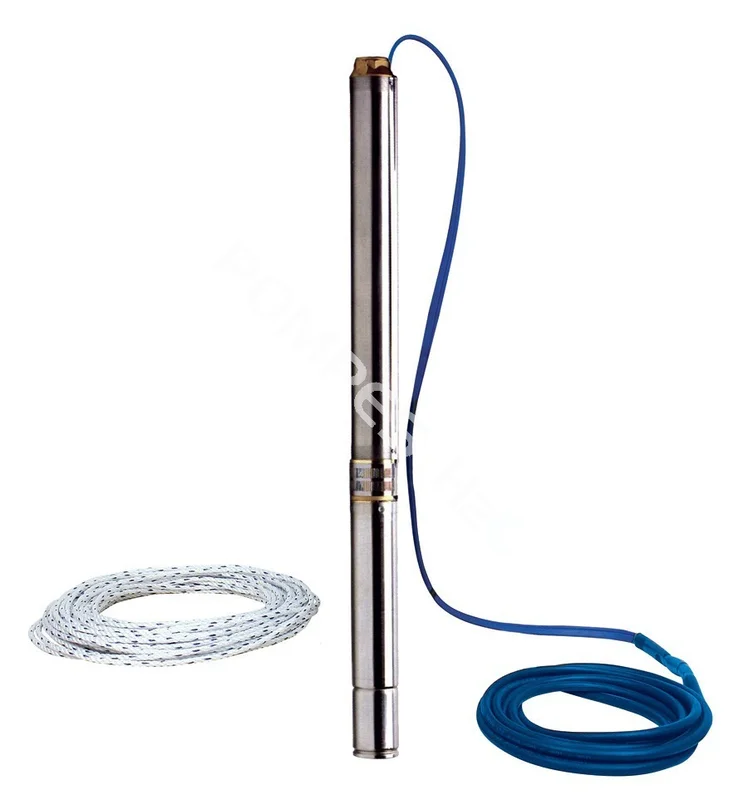

– 1 Hydraulique forage 3“ Calpeda 3SD, accouplée à un Moteur immergée 3″ Calpeda 3CS.
– 1 Câble électrique alimentaire 4 fils PBS-R (ACS).
– 1 Corde de suspension en Nylon diamètre 6 mm.
– 1 Jonction électrique étanche du câble réalisée en usine.
| Modèle | Référence | Puissance (Kw) |
Tension (V) |
Cable/corde (m) |
Ø pompe |
Ø sortie |
Haut (mm) |
Poids (Kg) |
|---|---|---|---|---|---|---|---|---|
| 3SD 3/15 E15 | 504645 | 0.37 | 400 – tri | 15 | 75 mm | 1″ (26 x 34) |
987 | 10.8 |
| 3SD 3/23 E30 | 504646 | 0.55 | 30 | 1187 | 11.9 | |||
| 3SD 3/30 E40 | 504647 | 0.75 | 40 | 1427 | 13.3 | |||
| 3SD 3/45 E60 | 504648 | 1.10 | 60 | 1827 | 15.6 | |||
| 3SDM 3/15 E15 | 504649 | 0.37 | 230 – mono | 15 | 987 | 10.8 | ||
| 3SDM 3/23 E30 | 504650 | 0.55 | 30 | 1187 | 12.1 | |||
| 3SDM 3/30 E40 | 504651 | 0.75 | 40 | 1427 | 13.7 | |||
| 3SDM 3/45 E60 | 504652 | 1.10 | 60 | 1827 | 16.2 |
| Modèle | m3/h | 0.3 | 0.6 | 0.9 | 1.2 | 1.8 | 2.4 | 2.7 |
|---|---|---|---|---|---|---|---|---|
| 3 SD(M) 3/15 | Hauteur (m) |
46 | 42 | 39 | 36 | 28 | 15 | 7 |
| 3 SD(M) 3/23 | 70 | 66 | 61 | 55 | 43 | 24 | 13 | |
| 3 SD(M) 3/30 | 96 | 86 | 80 | 73 | 57 | 33 | 17 | |
| 3 SD(M) 3/45 | 128 | 119 | 112 | 103 | 75 | 47 | 28 |
