Description

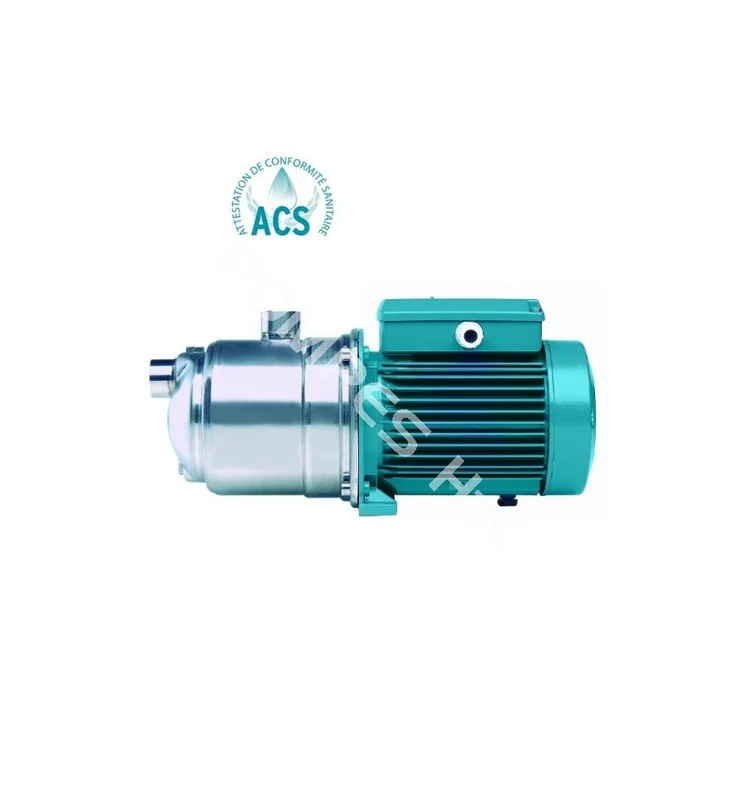

Installation à l’horizontale, pour le pompage de liquides propres, non agressifs et non abrasifs. Corps de pompe en inox au chrome-nickel en une seule pièce, ouvert d’un seul côté (barrel casing), avec orifice d’aspiration frontal au-dessus de l’axe de la pompe, et orifice de refoulement radial en haut. Utilisation pour l’approvisionnement en eau, pour des applications de surpression, arrosage, irrigation, lavage.
Limites d’utilisation :
– Température du liquide : de 0 °C à +35 °C.
– Température ambiante jusqu’à +40 °C.
– Pression maximale admissible dans le corps de pompe : 8 bars.
– Hauteur d’aspiration jusqu’à 8 mètres
Caractéristiques :
– Corps de pompe et couvercle en inox AISI 304.
– Corps d’aspiration, corps d’étages et turbines en Noryl.
– Arbre en Inox AISI 430.
– Garniture mécanique en carbone dur/céramique/NBR.
– Moteur à induction 2 pôles, 50 Hz (n = 2800 1/min). (Service continu).
– NGX : monophasé 230 V ± 10%, avec protection thermique et condensateur à l’intérieur de la boîte à bornes.
– Isolation classe F.
– Protection IP54.
– Exécution selon : EN 60335-2-41.
| Modèle | Référence | Puissance (Kw) |
Tension (V) |
Ø Asp (F) |
Ø Ref (F) |
Poids (Kg) |
|---|---|---|---|---|---|---|
| MXAM 203 | 605118 | 0.45 | 230 | 1″ | 1″ | 6.7 |
| MXAM 204/A | 605120 | 0.55 | 230 | 1″ | 1″ | 9.6 |
| MXAM 205 | 605122 | 0.75 | 230 | 1″1/4 | 1″ | 15.3 |
| MXAM 403/A | 605124 | 0.55 | 230 | 1″ | 1″ | 9.5 |
| MXAM 404/A | 605126 | 0.75 | 230 | 1″ | 1″ | 10.5 |
| MXAM 405 | 605128 | 1.10 | 230 | 1″1/4 | 1″ | 16.3 |
| Débit | m3/h | 1 | 2 | 3 | 4 | 4.5 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|---|---|
| l/min | 16.6 | 33.3 | 50 | 66.6 | 75 | 83.3 | 100 | 116.6 | 133.3 | |
| MXAM 203 | HMT (m CE) |
28 | 24 | 19 | 14 | – | – | – | – | – |
| MXAM 204/A | 40 | 34 | 27 | 20 | 15 | – | – | – | – | |
| MXAM 205 | 50 | 43 | 35.5 | 26.5 | 21.5 | 15.5 | – | – | – | |
| MXAM 403/A | – | 30 | 28 | 25 | 23.5 | 22 | 17 | – | – | |
| MXAM 404/A | – | 40 | 37 | 33 | 30.5 | 28 | 22 | 15 | – | |
| MXAM 405 | – | 51 | 47.5 | 43 | 40 | 37.5 | 31.5 | 24.5 | 15.5 | |
| 1 m3/h (1000 litres par heure) = 16.66 l/min (16.66 litres par minute) |
