Description

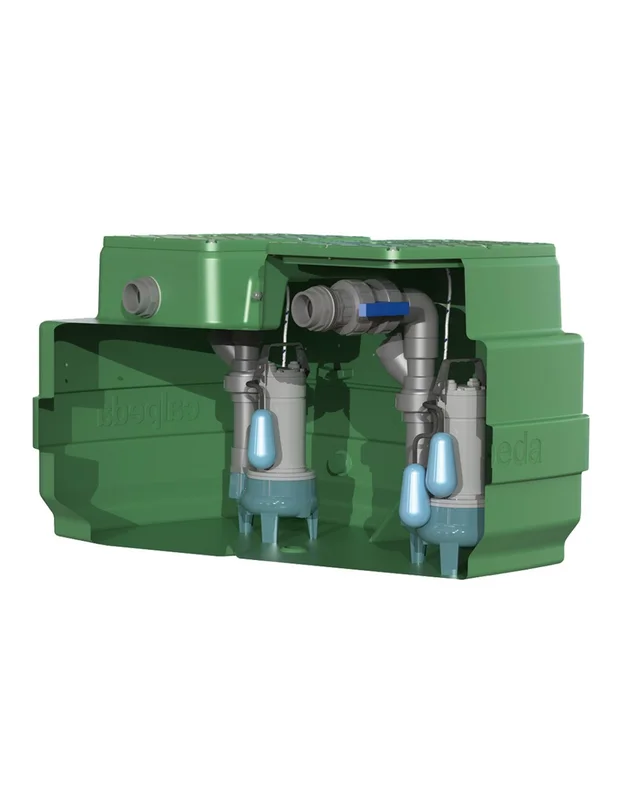

Poste de relevage équipé 2 pompes « spéciale eaux chargées », cuve polyéthylène haute densité, enterrée ou posée sur le sol , avec couvercle étanche verrouillé par vis TH.
Utilisation :
– Eaux usées
– Eaux chargées
– Eaux pluviales
– Eaux claires
Composition du poste de relevage :
– 1 cuve enterrable de 500 L, en polyéthylène très résistant, hauteur 710 mm.
– 2 pompes de relevage en fonte spéciale eaux chargées, (roue VORTEX), passage granulométrique 50 mm.
– 2 vannes d’arrêt (avec raccord union) en PVC Ø 63 mm pour la maintenance.
– 2 clapets à boule spécial eaux usées en PVC Ø 63 mm.
– 1 tuyauterie rigide (intérieur) + collecteur extérieur.
– 3 interrupteurs à flotteurs avec 20m de câble chacun dont 1 alarme trop plein.
– 1 joint à lèvre pour monter le tuyau d’arrivée en Ø 100.
– 1 joint à lèvre pour effectuer une ventilation en Ø 100.
– Perçage à réaliser en Ø 108 mm.
– les pompes sont livrées avec 10 m de câble chacune.
– 1 coffret de commande et protection V2RM ELEC, pour 2 pompes de relevage avec alarme intégrée.
Le poste est livré complet prêt à l’emploi.
| Référence | Modèle | Tension (V) |
Puissance (kW) |
Intensité (A) |
Refoulement PE Ø |
Passage (mm) |
Poids (Kg) |
|---|---|---|---|---|---|---|---|
| 220048 | CAL500 2GQSM 50-8 V2E |
230 | 0.55 | 4.3 | 63 | 50 | 74 |
| 220049 | CAL500 2GQSM 50-13 V2E |
230 | 1.10 | 8.4 | 63 | 50 | 84 |
| Modèle | Débit (m3/h) |
0 | 3 | 6 | 9 | 12 | 15 | 18 | 21 | 24 | 27 | 30 | 33 | 36 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CAL500 2GQSM 50-8 V2E |
HMT (m) |
8 | 7.4 | 6.9 | 6.3 | 5.6 | 4.8 | 4 | 3 | 1.8 | – | – | – | – |
| CAL500 2GQSM 50-13 V2E |
12.8 | 12.2 | 11.6 | 11 | 10.3 | 9.5 | 8.6 | 7.7 | 6.7 | 5.7 | 4.5 | 3.3 | 2 |
