Description

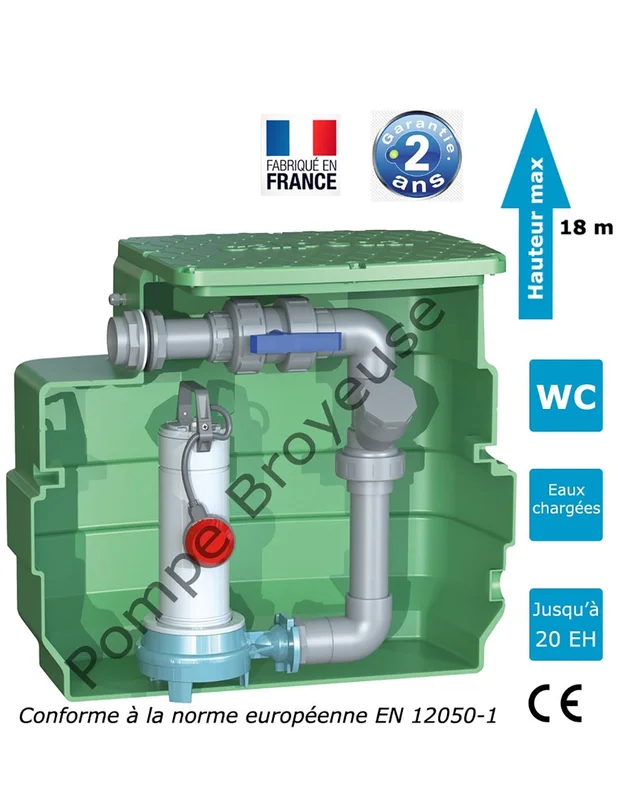

Composition station de relevage avec pompe broyeuse GQG 6 :
– 1 Cuve enterrable ou posée sur le sol, fabrication en polyéthylène haute densité, avec couvercle étanche verrouillé par vis TH en inox, étanchéité parfaite, volume 230 litres.
– 1 Pompe de relevage en fonte à roue multicanaux ouverte avec système de broyage, spéciale eaux chargées, avec câble 20 m et interrupteur flotteur marche/arrêt.
– 1 coffret de commande MCOMP +.
– 1 Pied d’assise en fonte + barres de guidage en inox, (modèle CAL230 GQGM 6 – PA).
– 1 Tuyauterie rigide (intérieur).
– 1 Vanne d’arrêt (avec raccord union) en PVC Ø 63 mm pour la maintenance. (modèle CAL230 GQGM 6).
– 1 Clapet à boule spécial eaux usées en PVC Ø 63 mm.
– 1 Passage de paroi PVC Ø 50 x 1“1/2.
– 2 Presse-étoupes pour l’alimentation et le trop-plein
– 1 joint à lèvre pour monter le tuyau d’arrivée en Ø 100.
– 1 joint à lèvre pour effectuer une ventilation en Ø 100, (perçage à réaliser en Ø 108 mm)
– 1 Fiche mâle 230V
– L’ensemble est assemblé et livré prête à l’emploi.
– Relevage d’eaux usées pour une habitation, jusqu’à 20 personnes.
La station CALPEDA GQG a une sortie horizontale sans les pieds d’assise référence : 220151. Et la sortie est verticale pour la référence : 220152 avec les pieds d’assise.
| Modèle | CAL230 GQGM 6-25 | CAL230 GQGM 6-25 – PA |
|---|---|---|
| Référence | 220151 | 220152 |
| Puissance (Kw) | 1.50 | |
| Tension (V) | 230 | |
| Hauteur max (m) | 18 | |
| Longueur maxi (m) | 500 à hauteur 2 m | |
| Cuve (L) | 230 | |
| Entrée effluents (mm) | 100/110 | |
| Sortie | 1″ 1/2 – Ø 50 | |
| Passage libre (mm) | 6 | |
| Fil d’eau d’entrée maxi (mm) | 0 à -350 | |
| Dimensions L x l x H | 800 x 600 x 710 | |
| Poids (Kg) | 42 | 58 |
* Volume de bâchée du poste (avec le réglage usine du flotteur) = 50 Litres.
