Description

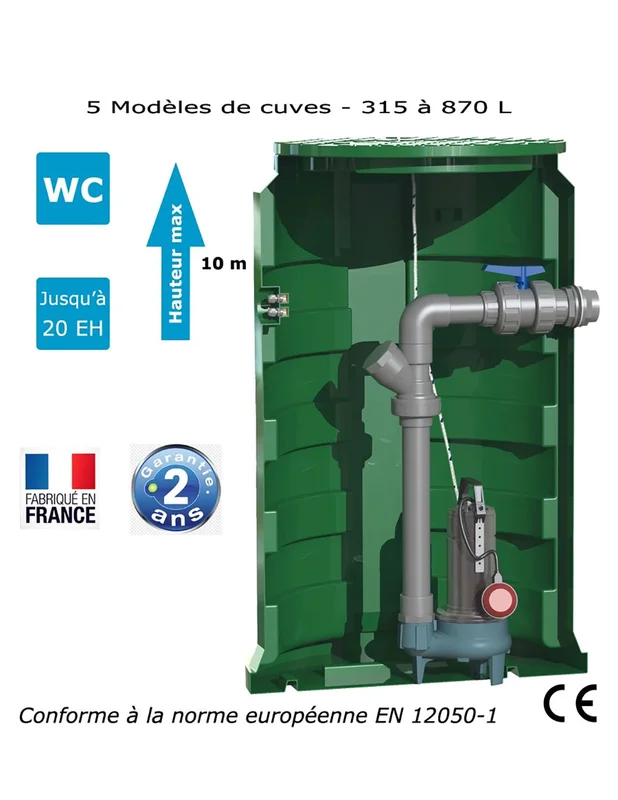

Poste de relevage enterrable, en polyéthylène très résistant, avec couvercle étanche avec fermeture 3 points à clé triangle. Volume de bâchée du poste (avec le réglage usine du flotteur) = 70 litres, fil d’eau d’arrivée variable selon hauteur de station, jusqu’à – 1850 mm, hauteur de 90 cm à 2,40 m (CALIDOM 2400-13).
Utilisation :
– Relevage des eaux usées, jusqu’à 20 EH.
– Relevage des eaux pluviales.
Composition du poste de relevage :
– 1 cuve enterrée en polyéthylène très résistantes.
– 1 vanne d’arrêt (avec raccord union) en PVC Ø 63 mm pour la maintenance.
– 1 clapet à boule spécial eaux usées en PVC Ø 63 mm.
– 1 corde de soutien en nylon Ø 8 mm.
– 1 tuyauterie rigide (intérieur).
– 1 pompe de relevage en fonte spéciale eaux chargées (roue vortex) livrée avec 20 m de câble + 1 flotteur pour marche/arrêt.
– 2 presse-étoupes intégrés dans une niche pour l’alimentation et le trop-plein.
– 1 coude à 45° mâle/femelle pour PVC Ø 100mm.
– 1 joint à lèvre pour monter le tuyau d’arrivée en Ø 100, (perçage à réaliser en Ø 108 mm).
– 1 joint à lèvre pour effectuer une ventilation en Ø 50, (perçage à réaliser en Ø 60 mm).
– 1 fiche mâle 230V.
Caractéristiques :
| Modèle | Référence | Tension (V) |
Puissance (Kw) |
Intensité (A) |
Passage (mm) |
|---|---|---|---|---|---|
| CALIDOM 900-GQSM50-13 | 220042 | 230 | 1.10 | 8.4 | 50 |
| CALIDOM 1200-GQSM50-13 | 220043 | ||||
| CALIDOM 1600-GQSM50-13 | 220044 | ||||
| CALIDOM 2000-GQSM50-13 | 220045 | ||||
| CALIDOM 2400-GQSM50-13 | 220046 |
Dimensions :
| Modèle | Volume cuve (L) |
Hauteur (mm) |
Fil de l’eau (mm) |
D1 | D2 | G | H1 | H2 | Poids (Kg) |
|---|---|---|---|---|---|---|---|---|---|
| CALIDOM 900-GQSM50-13 | 325 | 900 | 0 à -350 | 650 | 800 | 400 | 350 | 550 | 50 |
| CALIDOM 1200-GQSM50-13 | 435 | 1250 | 0 à -650 | 850 | 56 | ||||
| CALIDOM 1600-GQSM50-13 | 585 | 1650 | 0 à -1050 | 1250 | 66 | ||||
| CALIDOM 2000-GQSM50-13 | 740 | 2050 | 0 à -1450 | 1650 | 80 | ||||
| CALIDOM 2400-GQSM50-13 | 845 | 2450 | 0 à -1850 | 2050 | 96 |
Performances :
| Type de pompe |
Débit (m3/h) |
0 | 3 | 6 | 9 | 12 | 15 | 18 | 21 | 24 | 27 | 30 | 33 | 36 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GQSM 50-13 | H.M.T (m) |
12.8 | 12.2 | 11.6 | 11 | 10.3 | 9.5 | 8.6 | 7.7 | 6.7 | 5.7 | 4.5 | 3.3 | 2 |
