Description

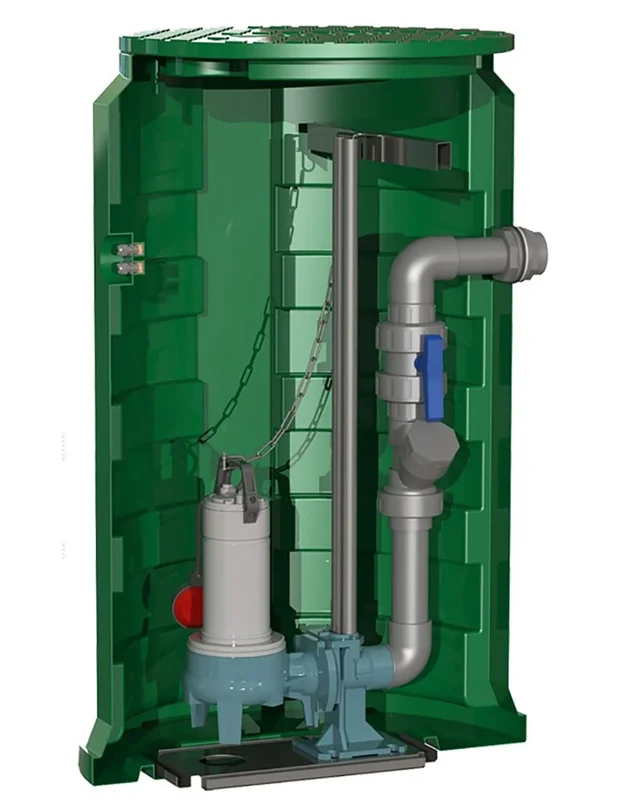

Poste de relevage enterrable, en polyéthylène très résistant, avec couvercle étanche avec fermeture 3 points à clé triangle. Volume de bâchée du poste (avec le réglage usine du flotteur) = 70 litres.
Utilisation :
– Relevage de toutes les eaux usées d’une habitation jusqu’à 20 personnes.
Composition du poste de relevage :
– 1 cuve enterrable en polyéthylène très résistant.
– 1 pompe de relevage en fonte spéciale eaux chargées (roue vortex) livrée avec 20 m de câble + 1 flotteur pour marche/arrêt.
– 1 pied d’assise en fonte + barres de guidage inox.
– 1 vanne d’arrêt (avec raccord union) en PVC Ø 63 mm pour la maintenance.
– 1 clapet à boule spécial eaux usées en PVC Ø 63 mm.
– 1 corde de soutien en nylon Ø 8 mm.
– 1 tuyauterie rigide (intérieur).
– 2 presse-étoupes intégrés dans une niche pour l’alimentation et le trop-plein
– kit de sortie de poste Ø 63 mm comprenant : 1 raccord PVC et 1 tuyauterie souple + 2 raccords à compression. Adaptable sur une canalisation PVC ou PEHD.
– 1 coude à 45° mâle/femelle pour PVC Ø 100.
– 1 joint à lèvre pour monter le tuyau d’arrivée en Ø 100, (perçage à réaliser en Ø 108 mm).
– 1 joint à lèvre pour effectuer une ventilation en Ø 50, (perçage à réaliser en Ø 60 mm).
– 1 fiche mâle 230V.
Caractéristiques :
| Modèle | Référence | Tension (V) |
Puissance (Kw) |
Intensité (A) |
Passage (mm) |
|---|---|---|---|---|---|
| CALIDOM 900 GQVM 50-13-PA |
220190 | 230 | 1.10 | 8.4 | 50 |
| CALIDOM 1200 GQVM 50-13-PA |
220191 | ||||
| CALIDOM 1600 GQVM 50-13-PA |
220192 | ||||
| CALIDOM 2000 GQVM 50-13-PA |
220193 | ||||
| CALIDOM 2400 GQVM 50-13-PA |
220194 |
Dimensions :
| Modèle | Volume cuve (L) |
Hauteur (mm) |
Fil de l’eau (F.E.A) |
D1 | D2 | G | H1 | H2 | Poids (Kg) |
|---|---|---|---|---|---|---|---|---|---|
| CALIDOM 900-13 | 315 | 900 | 0 à -350 | 650 | 800 | 400 | 350 | 550 | 54 |
| CALIDOM 1200-13 | 420 | 1200 | 0 à -650 | 850 | 62 | ||||
| CALIDOM 1600-13 | 570 | 1600 | 0 à -1050 | 1250 | 74 | ||||
| CALIDOM 2000-13 | 720 | 2000 | 0 à -1450 | 1650 | 85 | ||||
| CALIDOM 2400-13 | 870 | 2400 | 0 à -1850 | 2050 | 98 |
Performances :
| Type de pompe |
Débit (m3/h) |
0 | 3 | 6 | 9 | 12 | 15 | 18 | 21 | 24 | 27 | 30 | 33 | 36 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GQV (M) 50-13 |
H.M.T (m) |
12.8 | 12.2 | 11.6 | 11.0 | 10.3 | 9.5 | 8.6 | 7.7 | 6.7 | 5.7 | 4.5 | 3.3 | 2.0 |
