Description

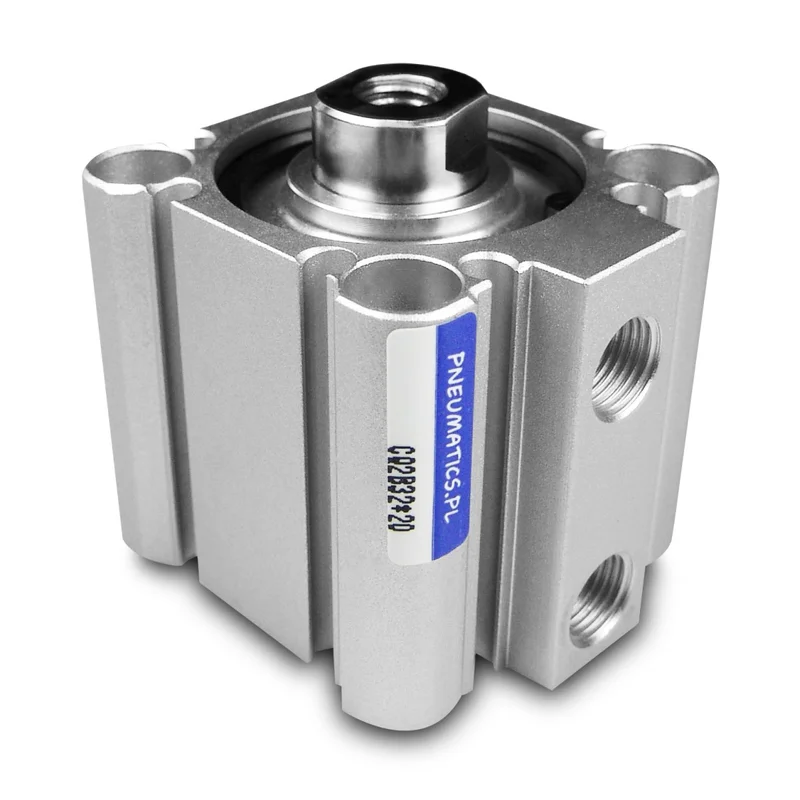

Vérins pneumatiques, entraînement linéaire, double effet
Type CQ2 – course courte
Diamètre du piston : 50 mm
course : 25 mm
Vérins pneumatiques avec tige de piston unilatérale, course courte et longueur d’installation optimisée
Données techniques:
|
Diamètre du piston |
50 millimètres |
|
Accident vasculaire cérébral |
25 mm |
|
Extrémité de la tige de piston |
Filetage intérieur M10 |
|
Connexions pneumatiques |
1/4 pouce |
|
Force de pression pour 8bar |
160 kg / 1570 N |
|
Pression de service |
1 à 9 barres |
|
Une variante |
Tige de piston unilatérale |
|
Type d’acteur |
Double jeu |
|
La position du corps |
N’importe lequel |
|
Milieu de travail |
Air comprimé selon ISO8573-1:2010 [7:4:4] |
|
Température de fonctionnement |
-5 … 70°C |
|
Matériau de couverture |
Alliage d’aluminium anodisé |
|
Matériau d’étanchéité |
NBR |
|
Force de pression théorique des actionneurs en kg (1 kg = 9,8 Newton) et surface des pistons |
|||||||||
|
Diamètre du piston (mm) |
16 |
20 |
25 |
32 |
50 |
63 |
80 |
100 |
|
|
Surface mm² |
201 |
314 |
491 |
804 |
1963 |
3117 |
5026 |
7853 |
|
|
Pression (BAR) |
3 |
6,2 |
9,6 |
15 |
25 |
60 |
95 |
153 |
240 |
|
4 |
8,2 |
12,8 |
20 |
33 |
80 |
127 |
205 |
320 |
|
|
5 |
10,3 |
16 |
25 |
40 |
100 |
158 |
256 |
400 |
|
|
6 |
12,3 |
19,2 |
30 |
49 |
120 |
190 |
307 |
480 |
|
|
7 |
14,4 |
22,4 |
35 |
57 |
140 |
222 |
358 |
560 |
|
|
8 |
16,4 |
25,6 |
40 |
65 |
160 |
254 |
410 |
640 |
Accessoires optionnels :
– Insert et capteur magnétique
– Électrovannes et vannes manuelles
– Raccords et armature pneumatiques
