Description

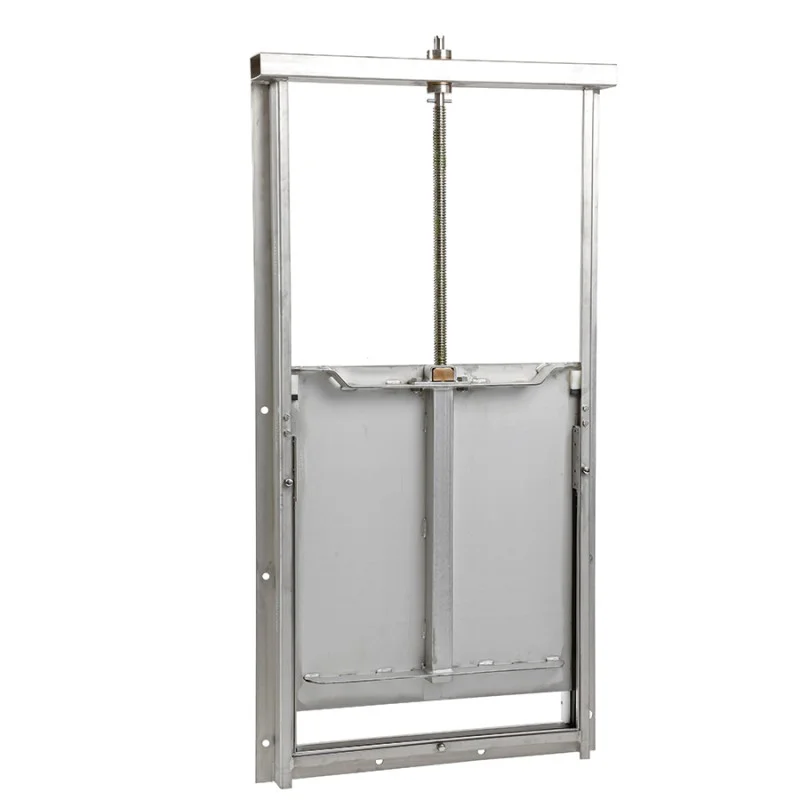

Vanne murale de canal SEGAWY 200×200 mm en inox 304.Matériaux haute résistance contre la corrosion : cadre et pelle 304, tige fileté et visserie inox 316Ti, écrou en bronze marine et joint EDPM assainissement. Étanchéité assurée par un joint à lèvre précontraint et un joint plat.
Livrée en standard avec le kit de montage incluant les chevilles chimiques (M10) et les goujons.
Caractéristiques de la vanne murale SEGAWY 200×200 mm :
- Types de fonctionnement : manœuvre manuelle (carré de manœuvre, volant), actionneur électrique, vérin hydraulique ou pneumatique,
- Manœuvre par un carré de 30 sur traverse supérieure,
- Manœuvre sens FSH (dans le sens des aiguilles d’une montre pour fermer), tige non montante,
- Montage en applique en amont ou en aval par chevilles (standard),
- Pression de fonctionnement admissible pour montage amont : 6mCE LXH 150 à 1200,
- Pression de fonctionnement admissible pour montage aval : 4mCE LXH 150 à 900,
- Pression de fonctionnement admissible pour montage amont : 3mCE LXH 1000 à 1200,
- Taux de fuite inférieur à la DIN 19569-4 : pour montage amont : 1% de 0.02 à 0.05 l/s/ml,
- Taux de fuite inférieur à la DIN 19569-4 : pour montage aval : 5% de 0.05 à 0.1 l/s/ml.
Applications de la vanne murale SEGAWY 200×200 mm :
- Réseau d’assainissement,
- Bassin de rétention d’eaux pluviales,
- Station d’épuration,
- Canaux et rivières (versions à étanchéité 3 côtés).
Options possibles pour la vanne murale SEGAWY 200×200 mm :
- Joint NBR,
- Forme semi-circulaire,
- Pression supérieure,
- Vanne de canal,
- Autre type de montage (mixte (cheville et feuillure) ou feuillure(totalement scellé dans le béton)).
