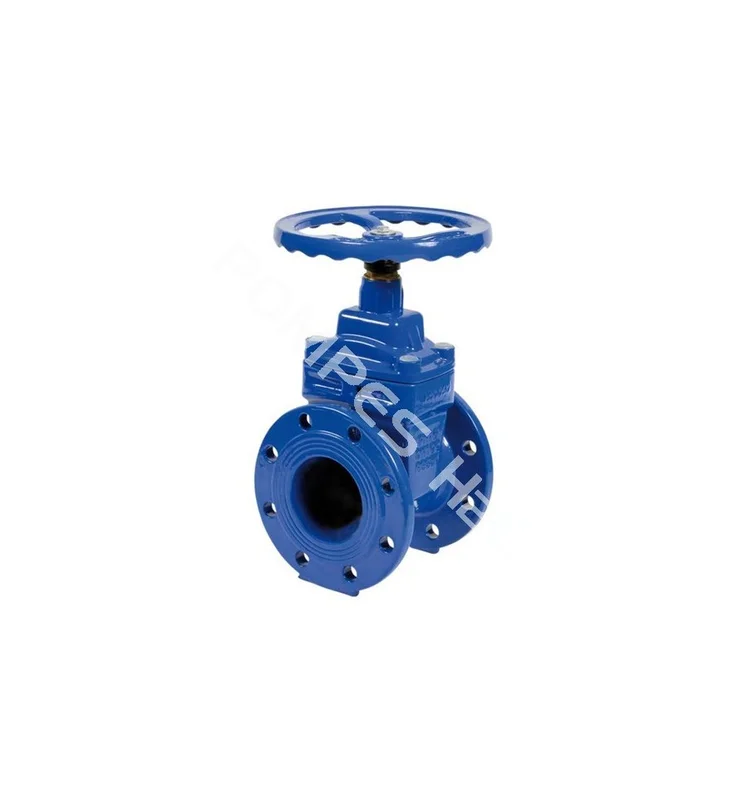

Name: Vanne à opercule fonte revêtu NBR - A brides - Série 182
SKU: 849610868
Availability: InStock

Description

Caractéristiques :
– Passage total et intégral.
– Tige non montante inox.
– Fermeture sens horaire.
– Patins de glissement ( facilitant le coulissement de l’opercule ) jusqu’au DN200.
– Opercule fonte entièrement revêtu NBR.
– Absence de zones de rétention.
– Talon de positionnement.
– Joint de chapeau pleins trous en NBR.
– Protection de vis de chapeau.
– Etanchéité par triple joints toriques NBR.
– Possibilité de changer les joints d’étanchéité à l’axe sous pression.
– Peinture époxy couleur RAL 5005 épaisseur 250 μm.
– Pare poussière sur la tige.
– A brides R.F. GN10/16.

Utilisation :
– Pour réseaux d’adduction d’eau, assainissement, traitement des eaux et irrigation.
– Température mini et maxi admissible Ts : – 10°C à + 70°C.

DN	Référence	Passage (mm)	PN	GN	L (mm)	H (mm)	H1 (mm)	Ø V (mm)	Poids (Kg)
40	110291	40	16	10/16	140	190	280	200	7.38
50	110292	50	150	215	285	8.83
65	110293	65	170	235	300	12.12
80	110294	80	180	265	320	254	13.32
100	110295	100	190	315	390	19.65
125	110296	125	200	350	430	315	23.12
150	110297	150	210	385	470	32.08
200	110298	200	10	230	485	560	53.9
200	110299	200	16	230	485	560	53.9
250	110300	250	10	250	600	680	406	79.39
250	110301	250	16	250	600	680	79.39
300	110302	300	10	270	680	770	107.31
300	110303	300	16	270	680	770	107.31
