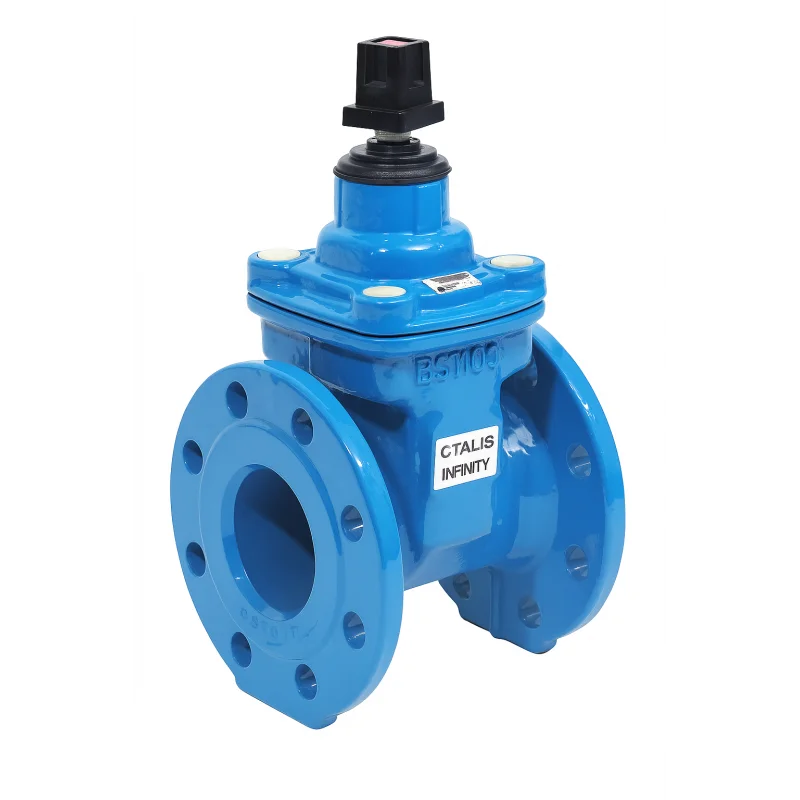

Vanne à opercule INFINITY C DN150 PN10/16 – Série courte – BAYARD

Description

La vanne à opercule INFINITY C DN150 PN10/16 de BAYARD appartient à la dernière génération de robinets-vannes du groupe TALIS, alliant robustesse, fiabilité et facilité de manœuvre.

Sa conception conforme aux normes NF EN 1074-2 et EN 1171 garantit un service durable sur les réseaux de distribution d’eau potable, d’irrigation ou d’adduction industrielle.

Caractéristiques techniques :

• Brides ISO PN10/16 suivant EN 1092-2.
• PFA : 16 bar – température d’utilisation : -10 °C à +50 °C.
• DN : 150 mm
• PN : 10/16
• Longueur série F4 : 140 mm (EN 558)
• Couple de fermeture : ≈ 11,5 N·m
• Corps, chapeau et opercule en fonte ductile EN-GJS-500-7 assurant résistance mécanique et longévité.
• Obturateur entièrement revêtu d’EPDM vulcanisé, épaisseur renforcée sur les zones d’étanchéité pour une parfaite étanchéité même à faible pression.
• Tige en acier inoxydable 1.4021 à triple étanchéité, avec boîte à joints démontable sous pression.
• Revêtement époxy poudre intérieure/extérieure 250 µm conforme GSK, assurant une protection anticorrosion complète.
• Passage intégral pour un débit optimisé et des pertes de charge minimales.
• Fermeture sens horaire (FSH).
• Manœuvre : clé T ou volant (en option)
• Étanchéité : élastomère EPDM
• Conforme ACS pour contact eau potable.

Avantages techniques :

• Faibles couples de manœuvre grâce à ses guides mâles composites.
• Système à baïonnette breveté à 3 clavettes de verrouillage, assurant sécurité et démontage rapide.
• Étanchéité de classe A selon NF EN 12266-1, testée à 25 bar.
• Boulonnerie protégée, sans entretien, préparation pour motorisation ISO 5210 F10.

Usages et installation :

• Idéale pour le sectionnement sur réseaux d’eau enterrés ou aériens : adduction, distribution, réservoirs, poteaux incendie, stations de pompage, conduites d’irrigation et ouvrages industriels.
• La série courte F4 facilite l’intégration dans des espaces réduits ou lors de rénovations de canalisations existantes.
• Montage toutes positions (verticale, horizontale, oblique), indépendamment du sens d’écoulement.
