Description

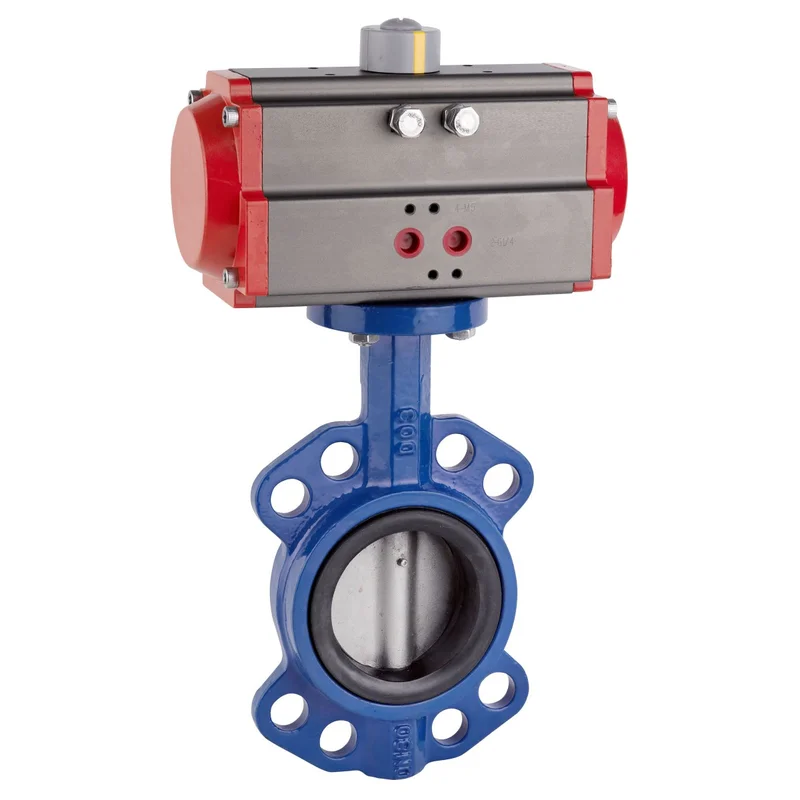

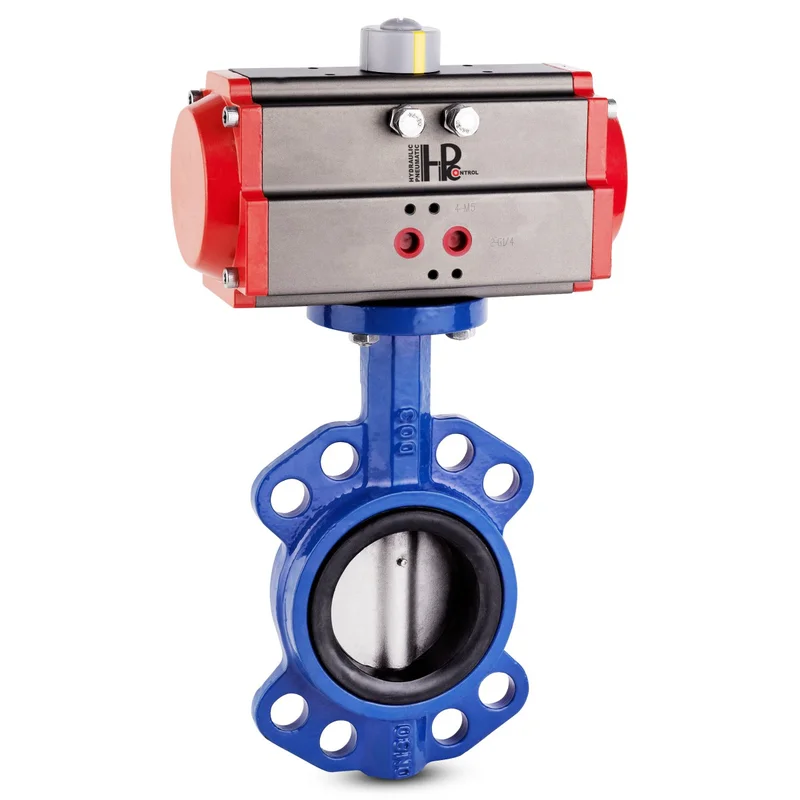

Vanne papillon inter-bride DN100 avec actionneur pneumatique AT83
L’offre comprend des robinets à papillon avec un disque en acier inoxydable ou nickelé et un joint EPDM ou PTFE – pour choisir
Étrangler:
|
Paramètres |
Disque nickelé – EPDM |
Disque en acier inoxydable – EPDM |
Disque en acier inoxydable – PTFE |
|
Diamètre |
DN100 |
DN100 |
DN100 |
|
Pression de travail |
PN16 |
PN16 |
PN16 |
|
Température de fonctionnement |
-20 ° C ÷ 130 ° C |
-20 ° C ÷ 130 ° C |
-20 ° C ÷ 180 ° C |
|
Matériau du corps |
Acier moulé |
Acier moulé |
Acier moulé |
|
Matériel de disque |
Fer ductile nickelé |
Acier inoxydable SS304 |
Acier inoxydable SS304 |
|
Joint |
EPDM |
EPDM |
PTFE |
Conformité aux normes:
– API609, série ISO5752 20, BS5155
– construction: MSS SP-67, API609, EN593
– connexion entre-bride: DIN PN10 / 16/25, ANSI B16.1, BS4504, ISO PN10 / 16,
JIS B2212 / 2213 Tableau D BS 10, BS 10 Tableau E
Entraînement pneumatique AT83
- Pression de fonctionnement 3-8 bar
- Vérin à double effet – deux connexions d’air.
- Température ambiante -20 + 80C
- Raccordement air G1 / 4, possibilité de raccorder la vanne de régulation type Namur (vanne disponible séparément)
- Temps d’ouverture / fermeture – instantané (en fonction de la pression d’alimentation et des ponceaux)
- Indicateur de position mécanique
- Étanche à l’eau – IP65
- Opération sans entretien
Diamètres disponibles de DN40 à DN600 et autres modèles de valves.
