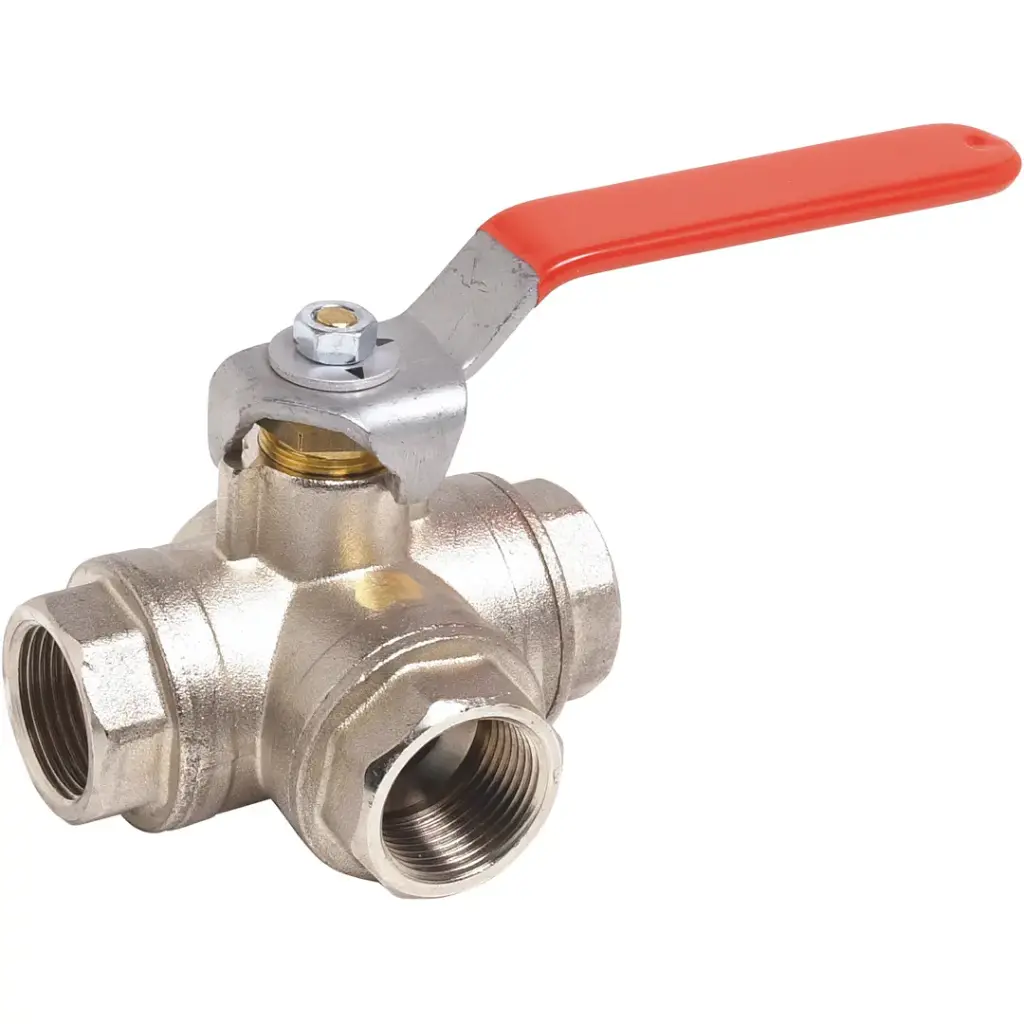

Vanne à sphère laiton 3 voies en L femelle BSP 1 »1/2 SFERACO

Description

La vanne 3 voies en L VS 513 1″ laiton est une vanne de dérivation permettant d’orienter le flux entre deux sorties selon une configuration en L, sans mélange des fluides. Elle est particulièrement adaptée aux installations nécessitant une sélection de circuit ou une distribution directionnelle.

Fabriquée en laiton, elle offre une bonne résistance à la corrosion et une excellente tenue mécanique dans les réseaux d’eau sanitaire, de chauffage ou d’air comprimé. Sa conception robuste permet une utilisation durable en environnement domestique comme en installation technique.

Le raccordement est réalisé en filetage femelle BSP (1″ – DN25), compatible avec les standards ISO 7/1, facilitant son intégration sur les réseaux existants.

La vanne est équipée d’une bille percée en L, permettant de diriger le fluide vers une seule sortie à la fois. Le système de commande par levier quart de tour assure une manœuvre rapide, fiable et visuellement identifiable.

L’étanchéité est assurée par des sièges en PTFE, garantissant une excellente résistance à l’usure, aux températures et aux fluides courants.

Caractéristiques techniques

• Désignation : VS 513 1″ laiton

• Type : vanne à sphère 3 voies en L

• Diamètre : DN25 (1″)

• Pression maxi admissible Ps:16 bars

• Pression différentielle: 5 bars maxi

• Températures mini maxi admissibles Ts: -10°C à +120°C

• Raccordement : femelle BSP

• Configuration : L (déviation)

• Corps : laiton

• Bille : laiton chromé percée en L

• Sièges : PTFE

• Commande : levier quart de tour

• Fluide : eau, chauffage, air comprimé

• Étanchéité : bidirectionnelle

Fonctionnement :

• Position 1 : entrée → sortie A

• Position 2 : entrée → sortie B

• Aucune communication simultanée entre les sorties

Applications principales :

• Distribution et dérivation de réseaux hydrauliques

• Circuits de chauffage

• Réseaux d’eau sanitaire

• Installations techniques et industrielles

• Gestion de flux en local technique
