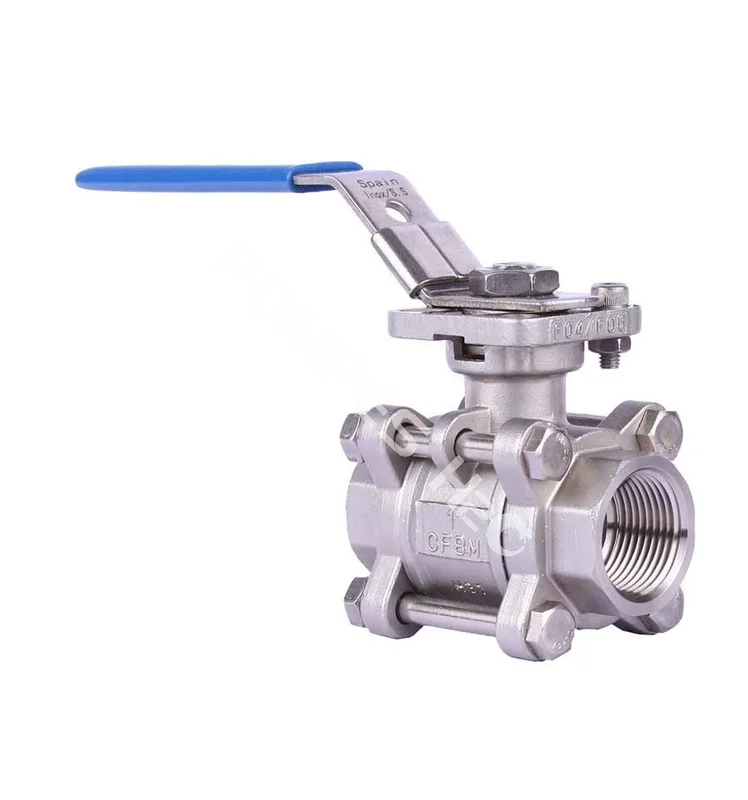

Description
Caractéristiques :
– Corps et axe en inox 316.
– Taraudage femelle, pas gaz, BSP, ISO 228/1, DIN 2599.
– Passage intégral.
– Presse étoupe PTFE.
– Poignée cadenassable.
– Bille pleine en inox 316.
– Installation à l’horizontale ou à la verticale.
Utilisation :
– Pour fluides courants compatibles.
– Température mini et maxi admissible Ts : -20°C à + 180°C.
| Modèle | Référence | Passage (mm) |
PN (bar) |
L | H | H1 | M | Poids (Kg) |
|---|---|---|---|---|---|---|---|---|
| 1/4″ | 110457 | 11.0 | 63 | 64 | 69 | 38.4 | 140 | 0.65 |
| 3/8″ | 110458 | 12.5 | 64 | 69 | 38.4 | 140 | 0.62 | |
| 1/2″ | 110459 | 15 | 72 | 72 | 42 | 140 | 0.70 | |
| 3/4″ | 110460 | 20 | 80 | 78 | 48 | 140 | 0.75 | |
| 1″ | 110461 | 25 | 85 | 90 | 55 | 162 | 1.05 | |
| 1″ 1/4 | 110462 | 32 | 105 | 95 | 60 | 162 | 1.60 | |
| 1″ 1/2 | 110463 | 38 | 113 | 105 | 70 | 188 | 2.50 | |
| 2″ | 110464 | 50 | 132 | 122 | 85 | 188 | 3.8 | |
| 2″ 1/2 | 110465 | 65 | 50 | 170 | 155 | 109 | 233 | 7.70 |
| 3″ | 110466 | 76 | 186 | 164 | 118 | 233 | 11.4 |
